1.旋轉式光電測頭測量原理
雙測頭直徑測量原理：
對于大直徑的棒、管材，采用的是雙鏡筒測頭測量。雙鏡筒測頭是指由2套發射鏡頭和2套接收鏡頭組成的光電測量系統。雙鏡筒測頭的結構及測量原理如下圖3.2.4所示。

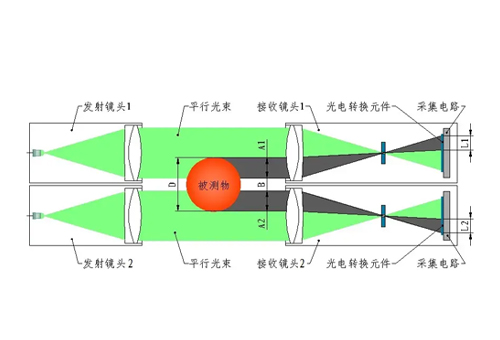

圖3.2.4 雙鏡筒測頭測量原理圖
圖中2套發射鏡頭分別發射出平行光射向2套接收鏡頭，通過接收鏡頭內的透鏡使平行光束在光電轉換元件CCD芯片上成像。當2束平行光內放入被測物時，在光電轉換元件的像上就會出現陰影，設其寬度分別為L1、L2。經過對光電轉換元件發出的電信號的處理和計算可以得出L1、L2所對應的尺寸A1、A2，A1加A2再加上兩個鏡頭之間的凈間距B即可得出被測物的尺寸D。

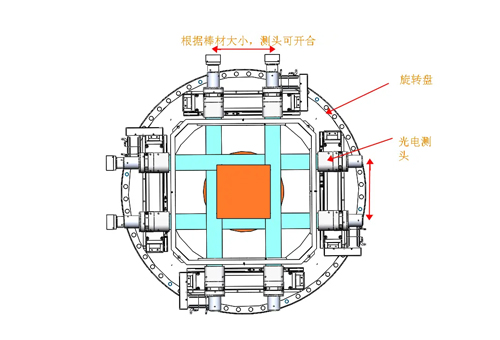

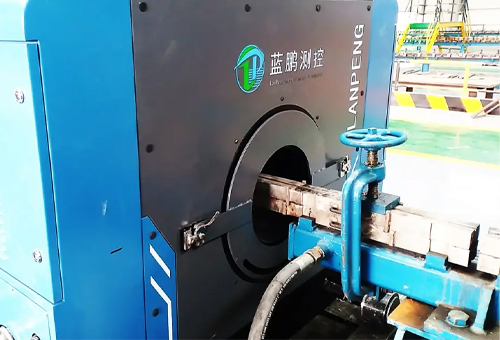

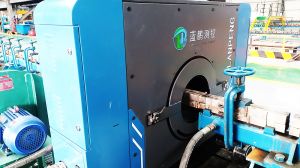

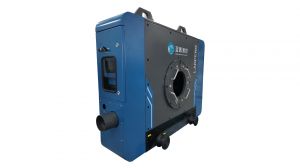

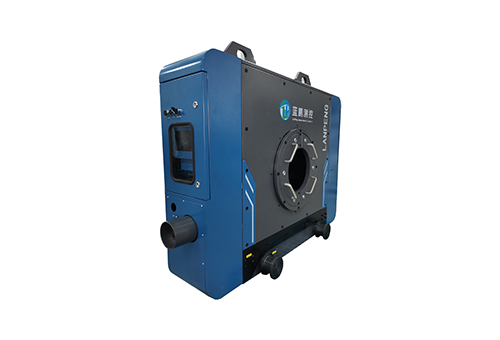

JG02Z-XY系列旋轉式智能測徑儀采用伺服控制，可設置任意角度擺動或360°無限制連續旋轉掃描。任何一組測頭均可實現360°全輪廓尺寸無盲區測量。且能顯示各個角度的測量值。旋轉周期≤1.5秒，角分辨率為2.5°。同時旋轉系統狀態具備實時監控功能。測頭實現360°無盲區連續旋轉掃描。
在實際應用中，測頭的光學系統需要經過嚴格的計算和設計，以達到最佳的物像比例使成像邊界清晰并最大限度的消除成像誤差。在此基礎上每組測頭安裝到位后再用專用的“測頭尺度標定儀”進行尺度標定和非線性度誤差修正即可達到高精度測量。
2. 技術參數
1）測量范圍：φ50～φ380
2）測量精度：測量圓鋼直徑≤±0.05
方鋼邊長≤±0.05
重復性0.005
3）電源電壓（V）：AC220V，50Hz，AC380V，50Hz
4）測量頻率（Hz）：2000（即每秒測量2000個截面）
5）測頭數量：2組（可同時測量2組數據）
6）測量方式：旋轉式。旋轉速度60
7）允許被測物速度（m/s）：不限
8）系統總功率（kW）：≤15
9）預留通訊接口：RS485串口，TCP/IP網絡接口
10）數據傳輸方式：無線傳輸/有線傳輸（可選）
11）設備外形尺寸
測徑儀約1950×550×1700（L×W×H）；
控制柜約 650×800×1000（L×W×H）；
LED顯示屏約1550×100×1070（L×W×H）。
12）設備正常工作使用壽命
冷光源：約10年
封閉式導電滑環（軍工級）：免維護，無需更換碳刷。大于4年
3. 光電旋轉測徑儀的性能特點
1）光源采用LED固定冷光源，穩定性好，無旋轉機構，使用壽命長
2）導電滑環采用軍工級等級設計生產；封閉式結構。使用過程無普通旋轉碳刷使用過程中的掉粉屑現象。使用更安全、可靠。使用壽命長，使用壽命大于4年。
3）測量數據多。藍鵬旋轉光電測徑儀測頭數2組，可同時采集2組數據
4）旋轉速度高，轉速可達60rpm，可對標國外旋轉測量設備。
5）全數字化高頻測量系統，測量頻率高達2000Hz，即每秒鐘測量2000個軋材截面，縱向測量盲區小。
多組測頭，高轉速，高頻率測量；可為軋鋼提供更多數據，保障測量準確性
6）測量軟件功能強大。既可滿足單臺測徑儀測量，也可將多臺測徑儀測量數據采集到一臺電腦（總服務器），方便用戶對多組數據查看，分析，整理。
7）測量準確，測量圓鋼動態誤差不大于0.05mm。方鋼動態誤差不大于0.05mm。
8）獨特的抖動誤差消除技術，徹底消除了軋材抖動帶來的測量誤差。
9）可對圓鋼的常見缺陷進行檢測如：“耳子”、“錯輥”等。
10）測量數據“超差”、測徑儀溫度“超溫”、風機壓力過低自動報警功能。
11）可提供歷史數據查詢。
12）不使用工廠內的壓縮空氣和潔凈氣源，獨特的冷卻、防塵結構保障了測徑儀內的清潔，將鏡頭的維護周期提高到20天以上。

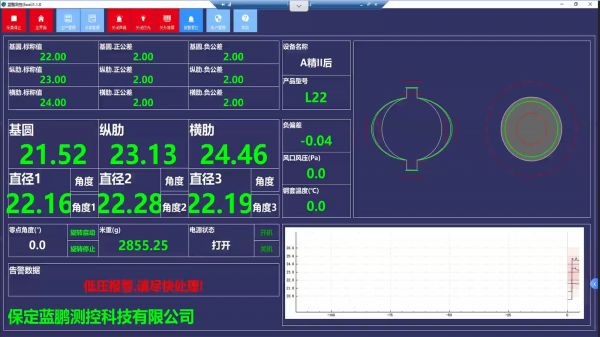

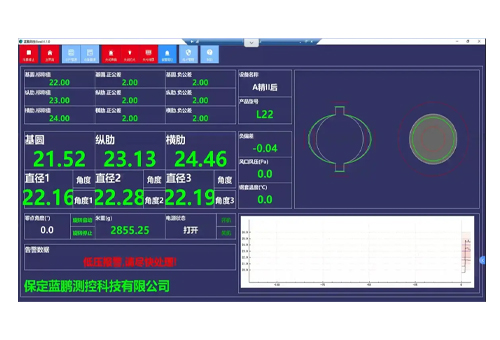

13）測徑儀本體內置嵌入式智能模塊。嵌入式智能模塊可本地接收并解析測量數據，可實時顯示各路測頭的測量結果，實時監測鏡片潔凈度、實時監測設備內部溫度、風壓等
14）可提供外部數據庫。除軟件本身具備測量數據的存儲及分析功能以外，軟件還提供外部數據庫，方便使用方根據自身的需求進行測量數據的加工、整理、分析、計算、統計等。
15）智能化軟件升級服務。在系統聯網的情況下，藍鵬智能測徑儀可在線升級智能模塊軟件系統和上位機軟件系統。
16）工控機計算，性能穩定。藍鵬公司為了提高測徑儀的環境適應性和性能穩定性，開發出的電路系統直接將采集到的原始數據傳送至工控機計算。提高了測徑儀對現場環境的適應性，使得全套設備的運行穩定性大大提高。
17）LED顯示屏尺寸大、功能全
藍鵬測徑儀配置的現場通用型LED顯示屏外形尺寸為1550 mm×1070mm，數據字高約150mm，可視距離大于30m，便于現場操作工及時監控。
LED顯示屏具有現場報警功能，具體報警方法是：當被測軋材的三個檢測指標數值處于正常值范圍內時，指標的字體顯示為“綠色”。當被測軋材的某一個或多個檢測指標數值處于上超差時，相應指標的數值將變?yōu)椤凹t色”，同時運行狀態顯示為紅色的“超差”；當被測軋材的某一個或多個檢測指標數值處于下超差時，相應指標的數值將變?yōu)椤包S色”，同時運行狀態顯示為紅色“超差”。
18）維護便捷
本套設備的日常維護項目只有2個，即視窗鏡片的擦拭和風機過濾器濾芯的清理，這2項的維護周期、維護方法及用時如下：
★視窗鏡片的維護周期為20天左右。維護時拆下測徑儀上的密封環，用鏡頭擦拭布將視窗鏡片擦拭干凈，再將密封環裝上即可。鏡頭維護一次只需10分鐘左右。
★風機過濾器濾芯的維護周期為1到2周（視現場環境而定）。維護時把濾芯從過濾器外殼中取出，在地上輕摔或用壓縮空氣風管將濾芯上的灰塵清理干凈即可。維護用時不超過10分鐘。
★開門維護方式，易于清理、擦拭鏡頭，操作更簡便。
4. 工作環境要求
1）電源電壓（V）：AC 220±15% ，50Hz；AC 380±15% ，50Hz
2）環境濕度 (％rh) ：≤ 80（不結露）
3）測量儀是精密光電設備，嚴禁水、水霧。
4）環境溫度（℃）： -10～50；電氣室控制系統：0～35
5）介質要求
冷卻水：冷卻水采用現場凈環水。進水溫度：≤35℃；進水壓力：0.1～0.2MPa；流量：≥0.5L/s
壓縮空氣：測徑儀不使用現場壓縮
6）測徑儀前后需加裝導向裝置，如立式導向輥，保障鋼通過測徑儀時不大幅度擺動，跳出量程。
