400-6171-355400-6171-3551、測量原理
2、測徑儀功能描述：
（1）顯示內容
主控室液晶顯示器：管材外輪廓尺寸及截面圖、尺寸波動趨勢圖，缺陷分析曲線（菜單內）；管材截面的最大/最小直徑、橢圓度；各路測頭的分項測量值。實時對應管長的測量數據。
（2）軟件功能
● 產品參數設置：可設置產品規格、正負公差；
● 系統參數設置：可設置冷熱系數、系統的校準等；
● 數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸；
●報警設置：可設置超差閾值。
（3）報警功能
超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警。
（4）通信接口
通信接口1：測量主機與控制柜的通信，TCP/IP協議；
通信接口2：測量數據傳輸到甲方主控機，TCP/IP協議。
（5）冷卻系統設備可配置外循環冷卻系統。
（6）鴨嘴側吹式防塵系統。
智能功能
* 可插入SIM卡，實現和服務器的遠程通訊（經客戶允許，選裝）；
* 智能捕捉最佳的測量位置并自動實現高度的調整（需選配智能調高底座）；
* 智能監測機體的溫度，并根據機體的實際溫度智能啟停自循環降溫系統和外部風機的啟停；
* 監測被測物的溫度并根據被測物的溫度智能計算膨脹系數（需選配測溫儀）；
* 智能監測鏡頭的潔凈度，需要維護擦拭時自動提示“請維護”；
* 具備系統自檢功能，定時自檢，保證系統的穩定性和測量數據的準確性；
* 智能監測循環風量的大小，在風量不達標時自動進行提示（配置外置風冷系統時）；
* 具備遠程升級功能，在有更新版軟件時提示升級；
* 可通過手機APP實時觀測測量數據；
* 可與客戶的MES、ERP、PDA等系統提供數據對接服務（需提供通訊協議）；
* 可連接執行機構實現閉環控制（需對執行機構進行論證證）；
3、應用范圍：

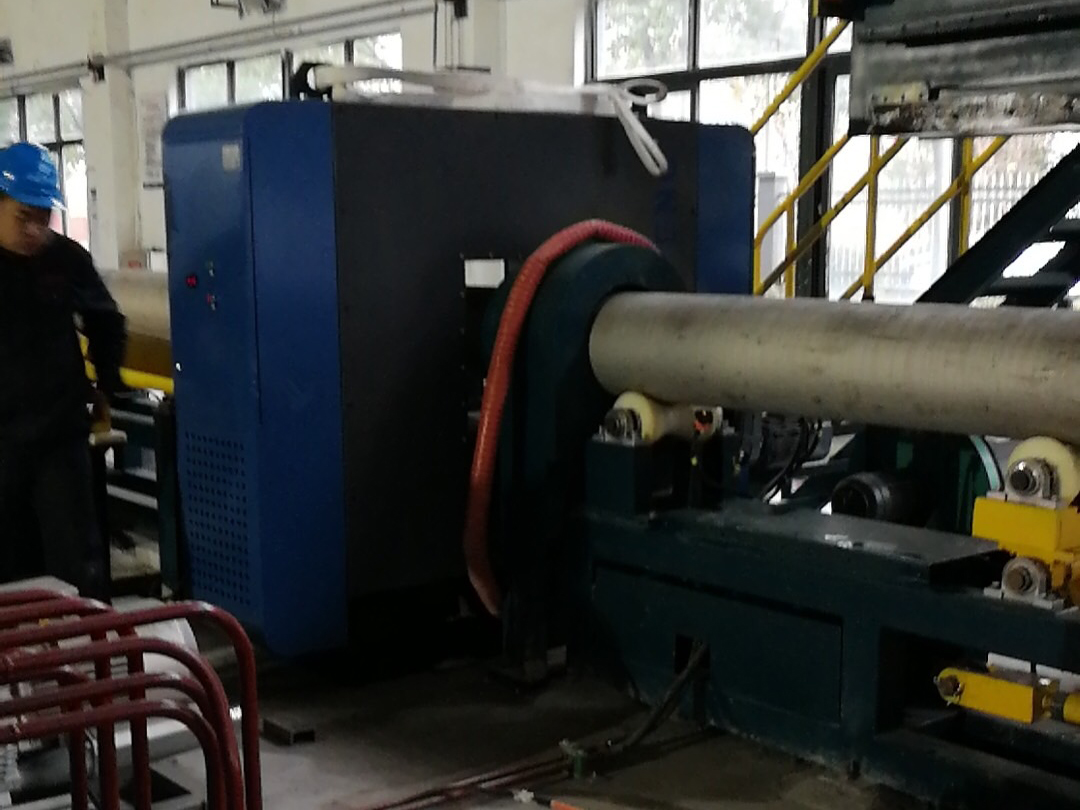

設備可用于連續軋制無縫管材、皮爾格軋制無縫管材、直縫焊管、螺旋焊管等，可直接安裝在生產線在線測量，也可以安裝在探傷線、檢測線對成品管材的外徑進行測量。
4、技術參數：
型號 | 測量范圍 （mm） | 軋材直徑 （mm） | 圓鋼精度 （mm） | 重復性 （mm） | 測量頻率 （Hz） | 外形尺寸 （mm）（L×W×H） | 重量（KG） |
JG02-SY400 | 60-400 | 100-300 | ±0.08 | 0.03 | 500-2000 | 2110×530×1800 | 1320 |
JG02-SY700 | 60-700 | 100-600 | ±0.08 | 0.03 | 500-2000 | 2400×550×2000 | 1500 |
JG02-SY900 | 60-900 | 100-800 | ±0.08 | 0.03 | 500-2000 | 2600×600×2200 | 1800 |
