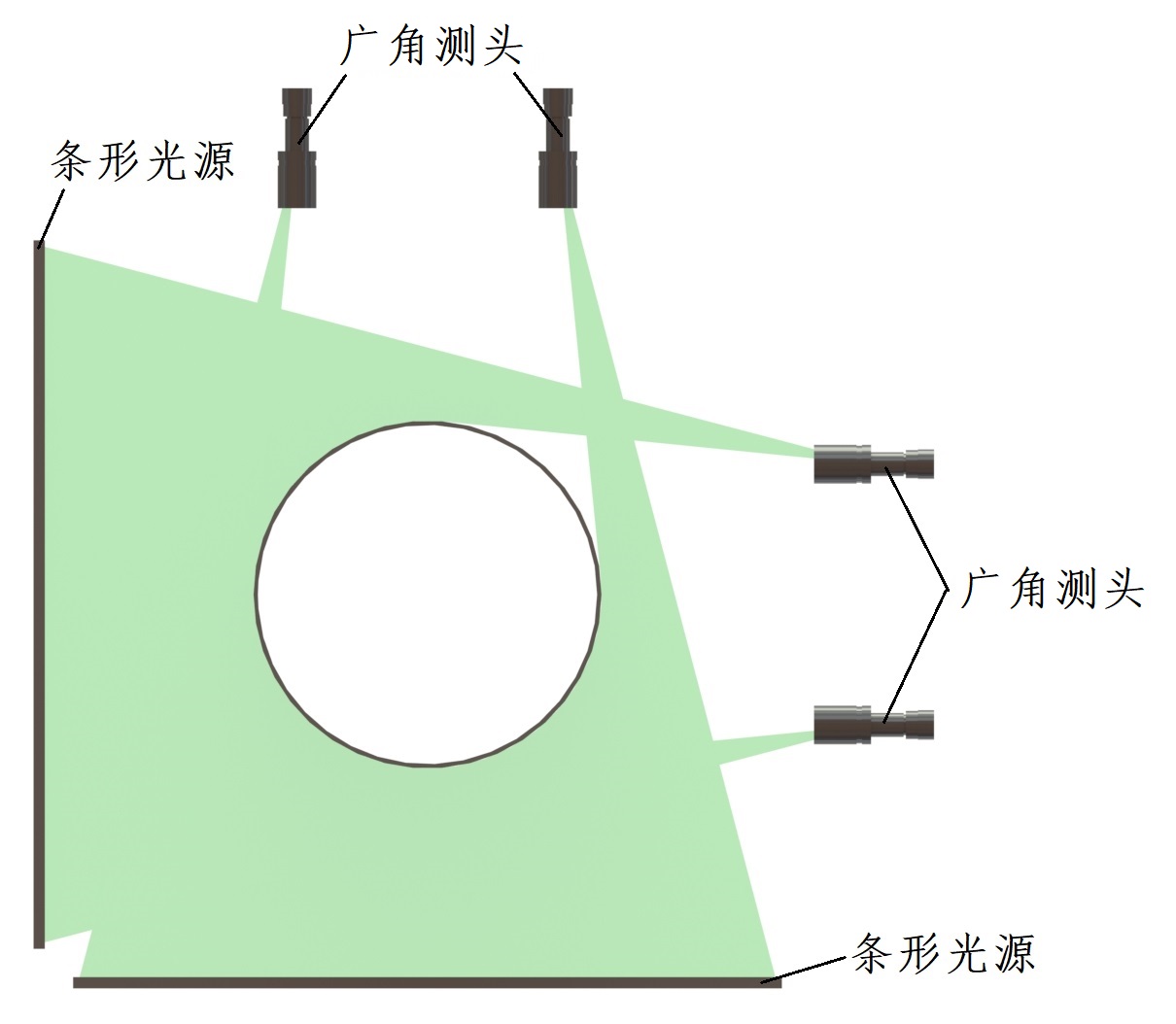

400-6171-355400-6171-3551、測量原理
2、測徑儀功能描述：
（1）顯示內容
主控室液晶顯示器：管材外輪廓尺寸及截面圖、尺寸波動趨勢圖，缺陷分析曲線（菜單內）；管材截面的最大/最小直徑、橢圓度；各路測頭的分項測量值。實時對應管長的測量數據。
（2）軟件功能
● 產品參數設置：可設置產品規格、正負公差；
● 系統參數設置：可設置冷熱系數、系統的校準等；
● 數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸；
● 報警設置：可設置超差閾值。
（3）報警功能
超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警。
（4）通信接口
通信接口1：測量主機與控制柜的通信，TCP/IP協議；
通信接口2：測量數據傳輸到甲方主控機，TCP/IP協議。
（5）設備可配置外循環冷卻系統、 鴨嘴側吹式防塵系統。
（6）可配置嵌入式智能模塊升級為智能測徑儀。
3、應用范圍：
設備可用于連續軋制無縫管材、皮爾格軋制無縫管材、直縫焊管、螺旋焊管等，可直接安裝在生產線在線測量，也可以安裝在探傷線、檢測線對成品管材的外徑進行測量。
4、技術參數
型號 | 測量范圍 （mm） | 軋材直徑 （mm） | 圓鋼精度 （mm） | 重復性 （mm） | 測量頻率 （Hz） | 外形尺寸（mm）（L×W×H） | 重量（KG） |
JG02G-SG150 | 0-150 | 1-130 | ±0.03 | 0.01 | 2000 | 1000×450×900 | 350 |
JG02G-SG300 | 0-300 | 1-280 | ±0.06 | 0.02 | 2000 | 1200×450×1100 | 400 |
JG02G-SG400 | 0-400 | 1-380 | ±0.06 | 0.02 | 2000 | 1350×450×1200 | 550 |
JG02G-SG500 | 0-500 | 1-480 | ±0.06 | 0.02 | 2000 | 1500×450×1300 | 650 |
