400-6171-355400-6171-3551、產品簡介：

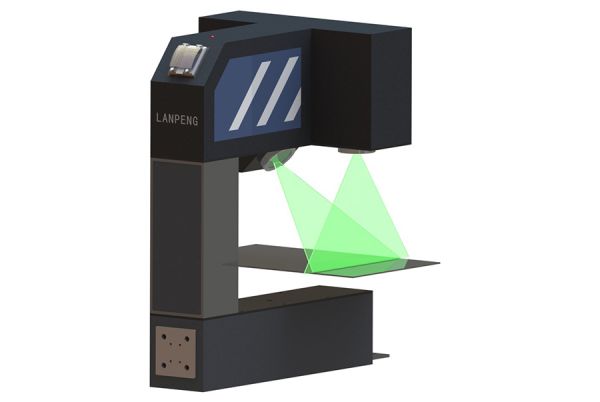

設備采用工業相機測量板材寬度。補光的線性激光垂直設置，工業相機傾斜設置，用于測量板面呈水平狀態通過的板材寬度。相機圖像的長度方向用于測量板材的寬度，圖像的寬度方向用于修正物距（被測物上下波動較大時，需增設激光位移傳感器跟蹤被測物的位置已修正物距）。設備主要配置上位機控制系統、外接數碼管顯示屏，根據需要可增配嵌入式智能模塊等。設備下部可配置剪刀叉升降平臺等輔助設備。
2、測量原理：
3、功能描述：
1）顯示內容
控制系統顯示器顯示：實際測量值；標稱值；相機拍攝的圖像。
2）軟件功能
產品參數設置：可設置產品規格、正負公差、等參數；
系統參數設置：可設置故障通道、通信端口、熱膨脹系數等；
數據存儲：數據記錄；歷史數據查詢，可查詢某一時刻的尺寸，時間精確到秒。
報警設置：可設置超差、超溫報警的閾值；
校準功能：測量誤差過大時用標準量塊校準可恢復精度。
3）報警功能
超差報警：當測量數據超過設定的公差范圍時，主控室相關數據顏色警示及聲光報警器報警。
4、適用行業：
設備主要用于金屬板、帶、橡膠板、塑料板、布匹等生產線的在線測寬。
5、技術參數：
型號 | 測量范圍 （mm） | 被測物寬度 （mm） | 測量精度 （mm） | 重復精度 （mm） | 測量頻率 （Hz） | 外形尺寸 | 重量 |
KX01-DG300 | 0-300 | 10-250 | ±0.2 | 0.05 | 14 | 800*800*1000 | 300 |
KX01-DG600 | 0-600 | 10-550 | ±0.4 | 0.1 | 14 | 1100*1000*1200 | 500 |
KX01-DG1000 | 0-1000 | 10-950 | ±0.4 | 0.1 | 14 | 1400*1200*1200 | 600 |
