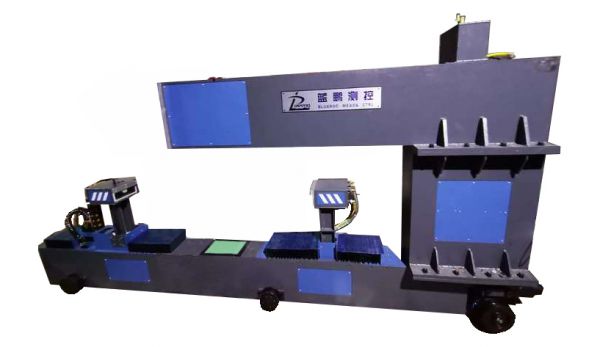

400-6171-355400-6171-355產品簡介
設備同時對扁鋼或鋼板的寬度和厚度進行即時測量
基本原理

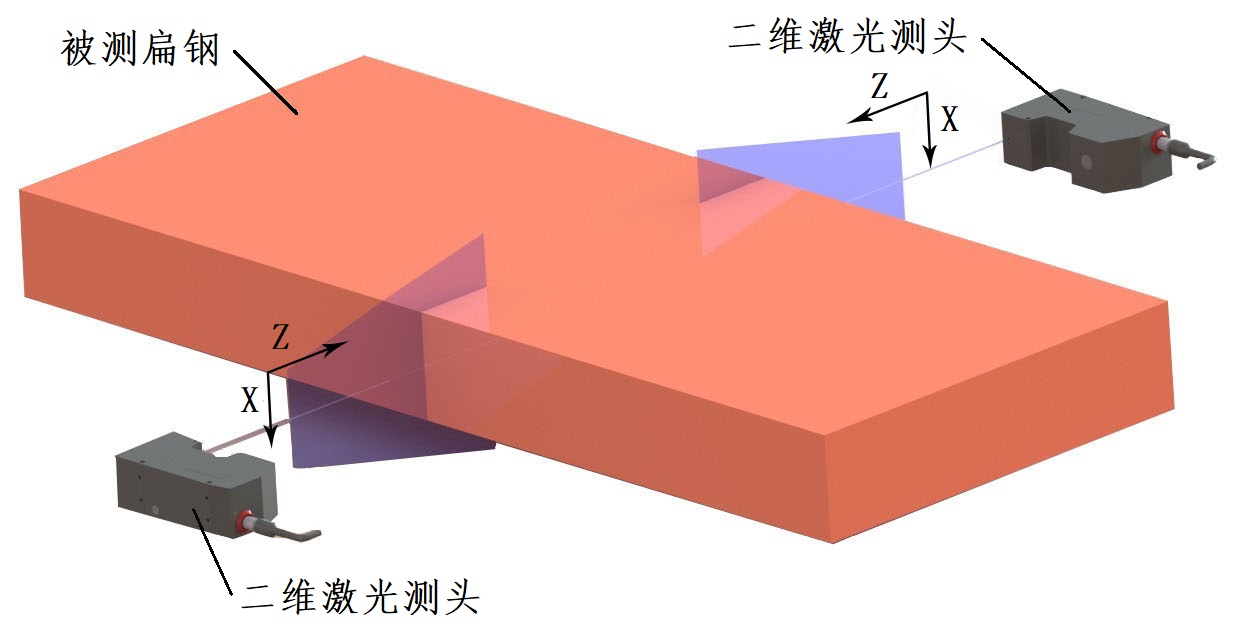

該設備共設置2只二維激光測量傳感器和2只激光位移傳感器。二維傳感器設置在兩側，可根據板材厚度調整傳感器之間的間距，間距調整由伺服電機驅動滑臺模組實現，調整完成后不需校準即可實現高精度測量。位移傳感器固定設置在被測板材的上、下方，測量板材中間點的厚度。
設置在兩側的二維激光測量傳感器利用傳感器的Z軸數據測量板材寬度，并利用傳感器的X軸數據測量板材的邊緣厚度，還可以測量不規則板材邊緣的C值。為板材的剪切提供數據依據。
產品特點：
（1）實時、連續、非接觸式測量；
（2）)可實時提供鋼帶的寬度、擺動、跳動、溫度等信息；
（3）軋機成品測寬、測厚；
（4）測量曲線顯示功能；
（5）數據和歷史記錄曲線和列表功能；
（6）系統自檢、異常報警和排障措施提示功能；
（7）自動標定功能；
（8）遠程監控功能；
（9）具備一級PLC及二級數據庫接口；
技術參數：
1、厚度測量范圍：6-150 ；
寬度測量范圍：300-850 ；
2、測厚靜態測量精度：±0.10 ；
測寬靜態測量精度：±0.2 ；
3、測厚動態測量精度：±0.2 ；
測寬動態測量精度：±0.4 ；
4、溫度（℃）：-10～1000 ；
適用范圍：
冷軋、熱軋扁鋼、及其它板類件的即時測量。
