400-6171-355400-6171-355產品簡介：
該套設備是我公司為中國石油集團渤海鉆探工程有限公司研制的鉆桿專用測量設備，設備分為外螺紋側測量裝置和內螺紋側測量裝置兩部分。其中外螺紋部分設置2組雙測頭，測量鉆桿接頭外徑尺寸，同時通過測頭部分滑臺的行走距離和尺寸變化設定，測量外螺紋部分接頭的長度。內螺紋部分設置2組雙測頭和1只二維激光測量傳感器，雙測頭測量鉆桿接頭外徑尺寸，同時通過測頭部分滑臺的行走距離和尺寸變化設定，測量內螺紋部分接頭的長度。二維激光測量傳感器掃描測量內螺紋端部的壁厚尺寸。
鉆桿測量形狀及測量要求：
1、鉆桿接頭部位外徑D1、D2尺寸范圍φ80～φ220mm，測量精度要求±0.1mm。
2、鉆桿接頭部位長度L1、L2尺寸范圍200～300mm，精度要求±1mm。
3、內螺紋外側壁厚H，測量精度要求0.05mm。
4、鉆桿總長度L0尺寸范圍約9600mm，測量精度要求±1mm。
功能描述：
（1）顯示功能介紹：電腦端顯示D1、D2處的實時外徑值；LI、L2、L0處的實時長度值；內螺紋外側實時壁厚值H；
（2）軟件功能
產品參數設置：可設置產品規格、正負公差、各部位標稱尺寸等參數；
系統參數設置：可設置故障通道、通信端口、系統的校零等；
電機控制功能：可根據設定的產品參數自動控制伺服電機動作調整測頭處于最佳測量位置；
數據存儲：每根鉆桿存儲一個測量數據文件，存儲時間大于1年；
數據庫：系統可配置服務于外部設備的數據庫，便于其它設備讀取記錄數據；
報警設置：可設置超差的形式和閾值。
（3）報警功能：主控室相關數據顏色警示及蜂鳴器聲音報警；
（4）通信接口：TCP/IP協議，光纜傳輸，測徑儀至主控機。
（5）系統防護：抗電磁干擾；防高溫、防粉塵的保護措施。

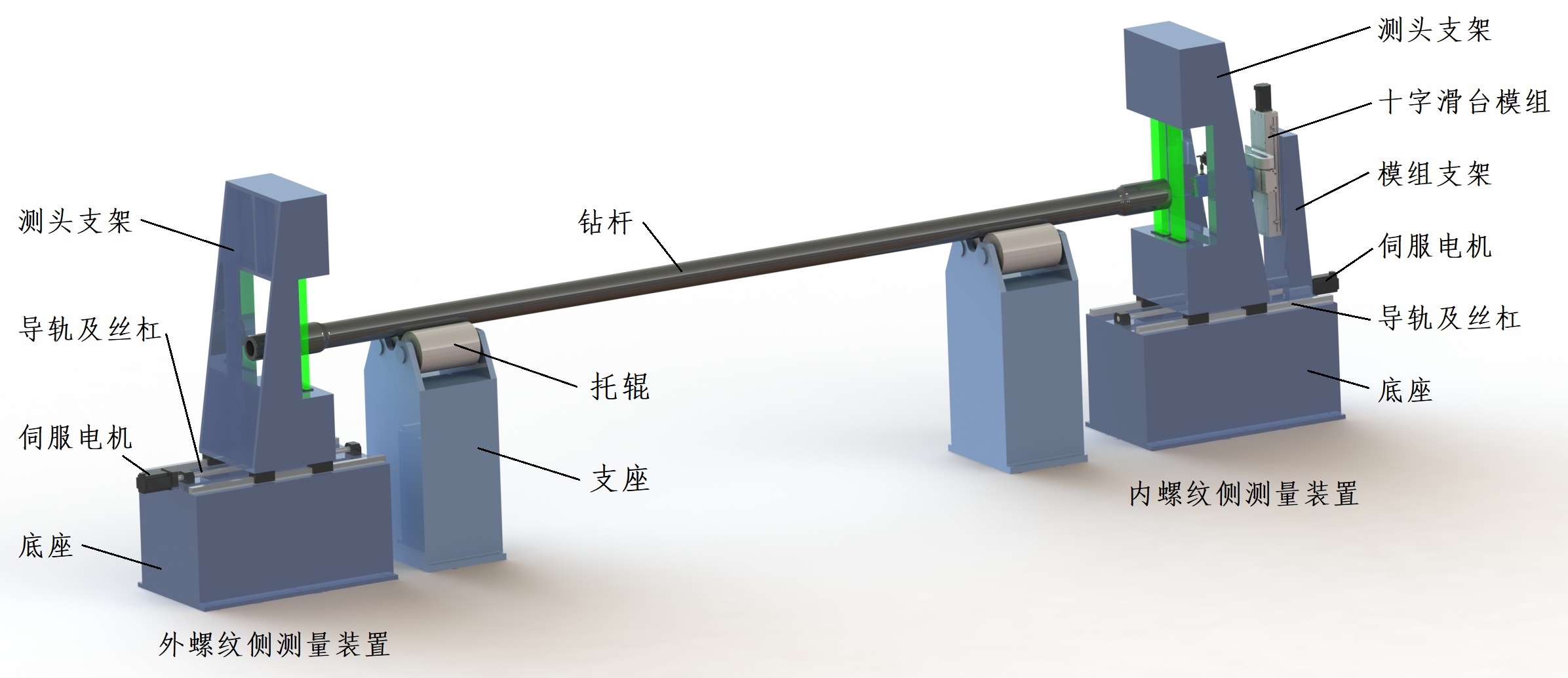

測量儀整體機構及測量方法：
整套測量裝置可分為外螺紋側測量裝置和內螺紋側測量裝置兩部分，分別安裝在鉆桿兩端。
① 外螺紋側測量裝置主要由底座、伺服電機、直線導軌副、滾珠絲杠副、測頭支架及其內部的直徑測頭等組成。
② 內螺紋側測量裝置主要由底座、伺服電機、直線導軌副、滾珠絲杠副、模組支架、十字滑臺模組、二維測頭及支架、測頭支架及其內部的直徑測頭等組成。
③ 設備安裝及測量時應保證鉆桿內螺紋側端部定位，且距離二維測頭80mm，誤差不超過10mm。外螺紋側測量裝置測頭的測量位置與內螺紋側二維測頭校核準確距離以便進行總長度測量。
④ 測量時，先將兩側的測頭支架退至最外側。鉆桿放入測量位置后兩側直徑測頭向內移動掃描測量接頭外徑。同時根據外徑變化情況和測頭移動距離得出兩側的接頭長度和鉆桿總長度。
⑤ 內螺紋外側壁厚采用二維測頭測量，二維測頭安裝在十字滑臺模組上，可帶動測頭上下、左右移動。測量時根據設定的接頭直徑尺寸將測頭移至左側或右側測壁厚位置，然后測頭上下掃描測量壁厚，測量的最小值即為該側真實壁厚。再將二維測頭移至另一側進行上下掃描測量壁厚，在鉆桿不轉動的情況下每次可測量2個壁厚尺寸。如需測量更多的壁厚尺寸則需要轉動鉆桿。
技術參數：
1、直徑測量范圍：φ70～230 ；
2、直徑測量精度：≤±0.05 ；
3、接頭長度測量范圍：140～400 ；
4、接頭長度測量精度：≤±1 ；
5、總長度測量范圍：9200～9800 ；
6、總長度測量精度：≤±1 ；
7、壁厚測量范圍：0～25 ；
8、壁厚測量精度：≤±0.03 ；
9、環境溫度要求（℃）：-20～50 ；
10、環境濕度要求（RH）：85%（不結露） ；
