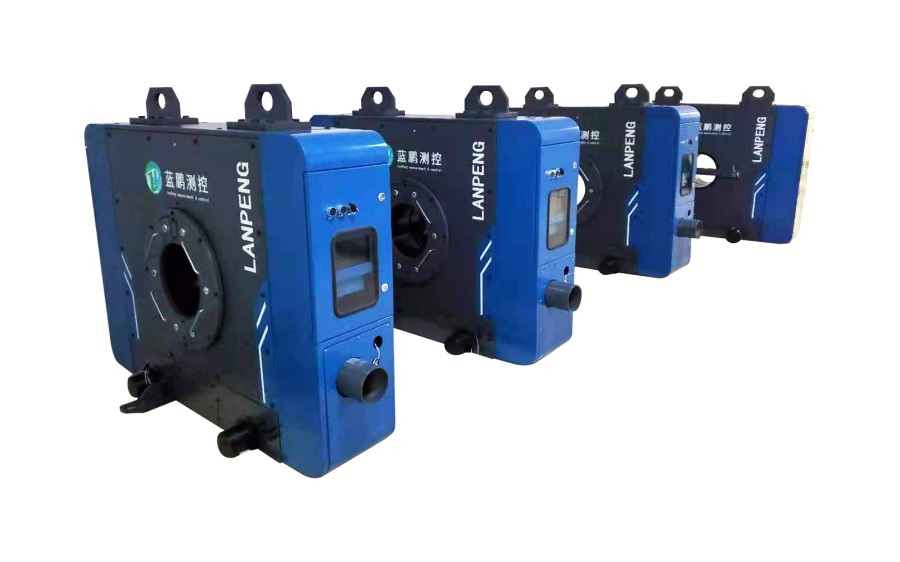

400-6171-355400-6171-355鋼廠需要在線測徑儀對尺寸檢測是毋庸置疑的，而藍鵬技術工程師就為某鋼廠直接定制了四臺測徑儀，并且還有高棒雙切分測徑儀，這四臺測徑儀已被安裝于生產線進行使用。
線材測徑儀
線材測徑儀是非接觸在線檢測設備，本設備測量的數據客觀，實時性好，測量結果保存完整，適用于生產線的質量監測、跟蹤和生產工藝分析。
高棒雙切分測量的應用
在線測徑儀裝在預精軋前和精軋機后，當兩根高速軋材通過時，對兩根軋材的外形尺寸進行測量，測量數據在終端顯示器和現場大LED屏上同步顯示。出現數據超差或系統自動發出報警信號，智能安全監護裝置時刻監視設備的安全運行，當制冷深度、供氣潔凈度和壓力出現偏差時，及時預報警防患于未然。
高棒檢測要求
軋制品種：螺紋鋼
軋材規格：φ5.5~22mm
軋制速度：≤50 m/s
軋制溫度：<I200℃
安裝位置：精軋機后、雙切分
技術參數：
測量范圍：05.00~25.00mm
測量偏差：±0.02mm
測量內容：最大值、最小值、時段值、不圓度
軋制品種：圓鋼
軋材規格：φ20~40mm
軋制速度：≤40 m/s
軋制溫度：≤1200℃
安裝位置：精軋機后、雙切分
技術參數：
測量范圍：φ20.00~40.00mm
測量偏差：±0.03mm
測量內容：最大值、最小值、時段值、不圓度
顯示方式
LCD顯示：一個測量界面中，同時顯示兩根軋材的測量參數。
大LED屏：一個大屏界面中，同時顯示兩根軋材的測量參數。
備注：圓鋼和螺紋鋼檢測顯示屏單獨配置。
顯示內容

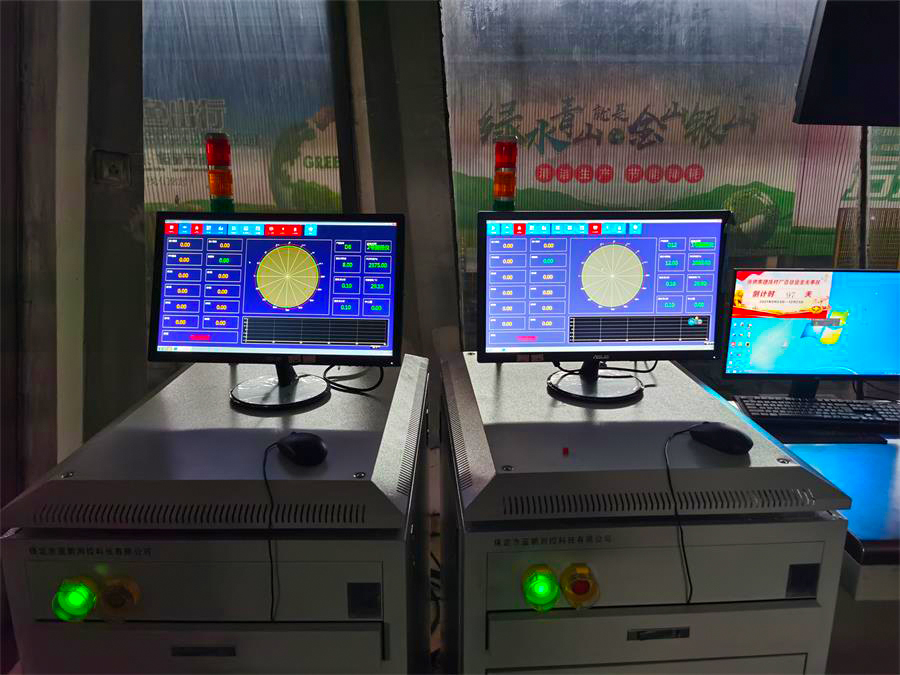

LCD顯示：實時顯示軋件外輪廓尺寸及截面圖、公差帶和超差數;尺寸波動趨勢和缺陷分析曲線，直徑的最大值、最小值、不圓度和兩線的截面差。

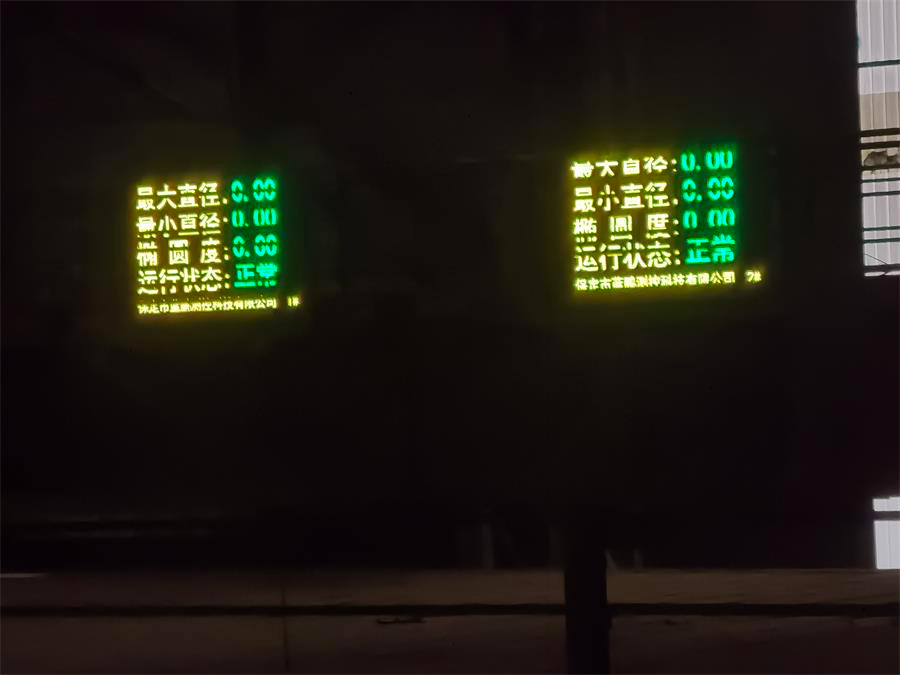

大LED屏：直徑：最大值、最小值、不圓度和截面差。
備注：圓鋼和螺紋鋼檢測顯示屏單獨配置。
測量機構方面
采用雙測—雙過—對兩根軋材同時測量。
每個測量通道—含有8路測頭，且需含水平、垂直角度測量值。
測量數據的使用
測量大數據的深度分析，統計每根/每批或每班/每期次軋材的尺寸信息分布，供管理使用。
1）尺寸偏差的分布
2）尺寸頻率的分布

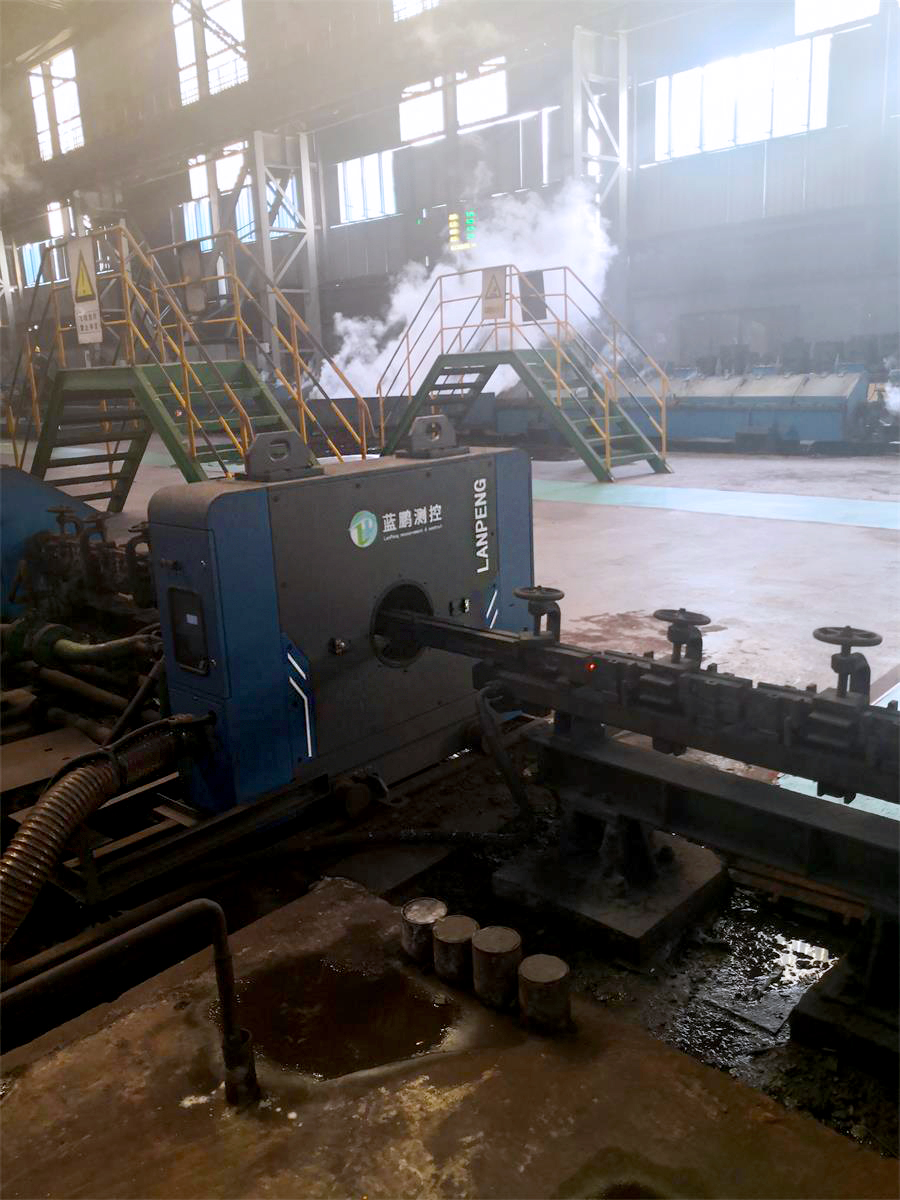

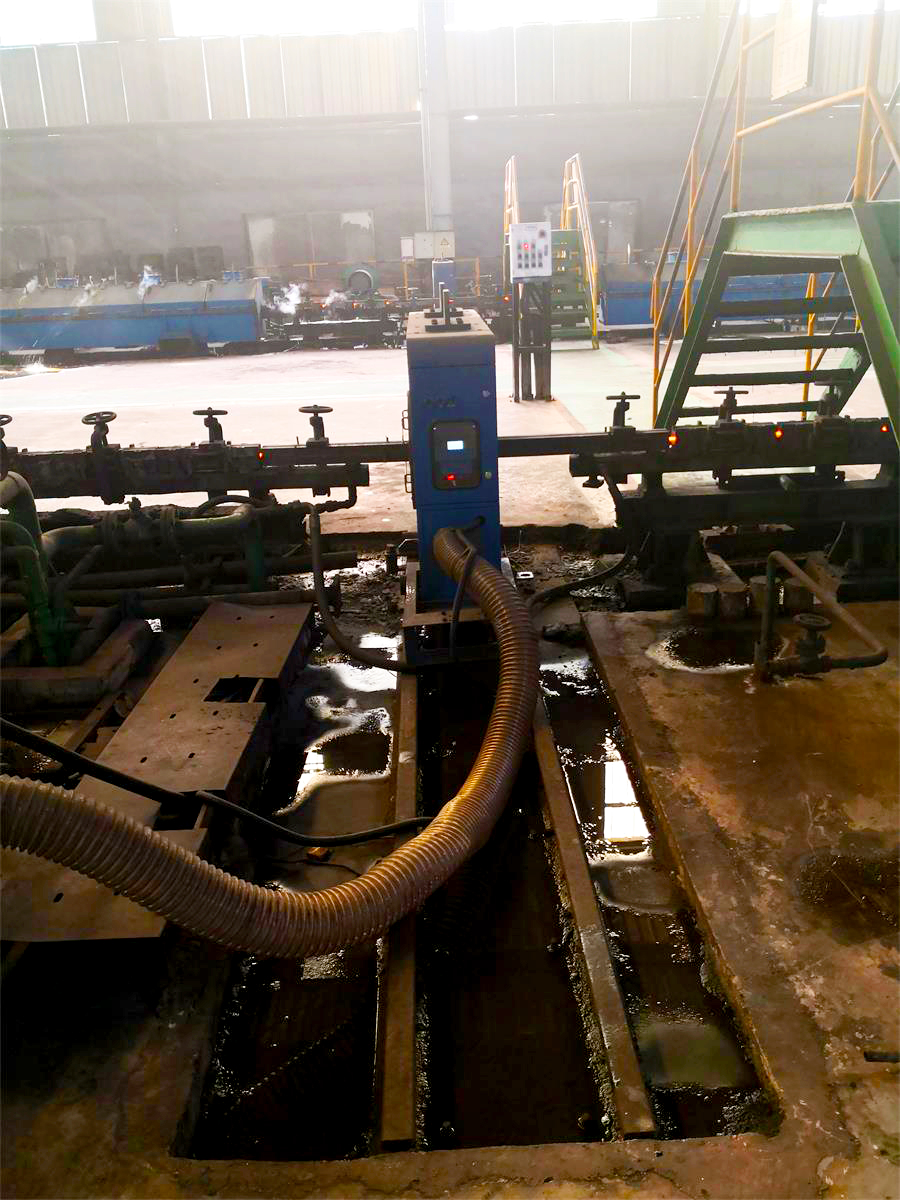

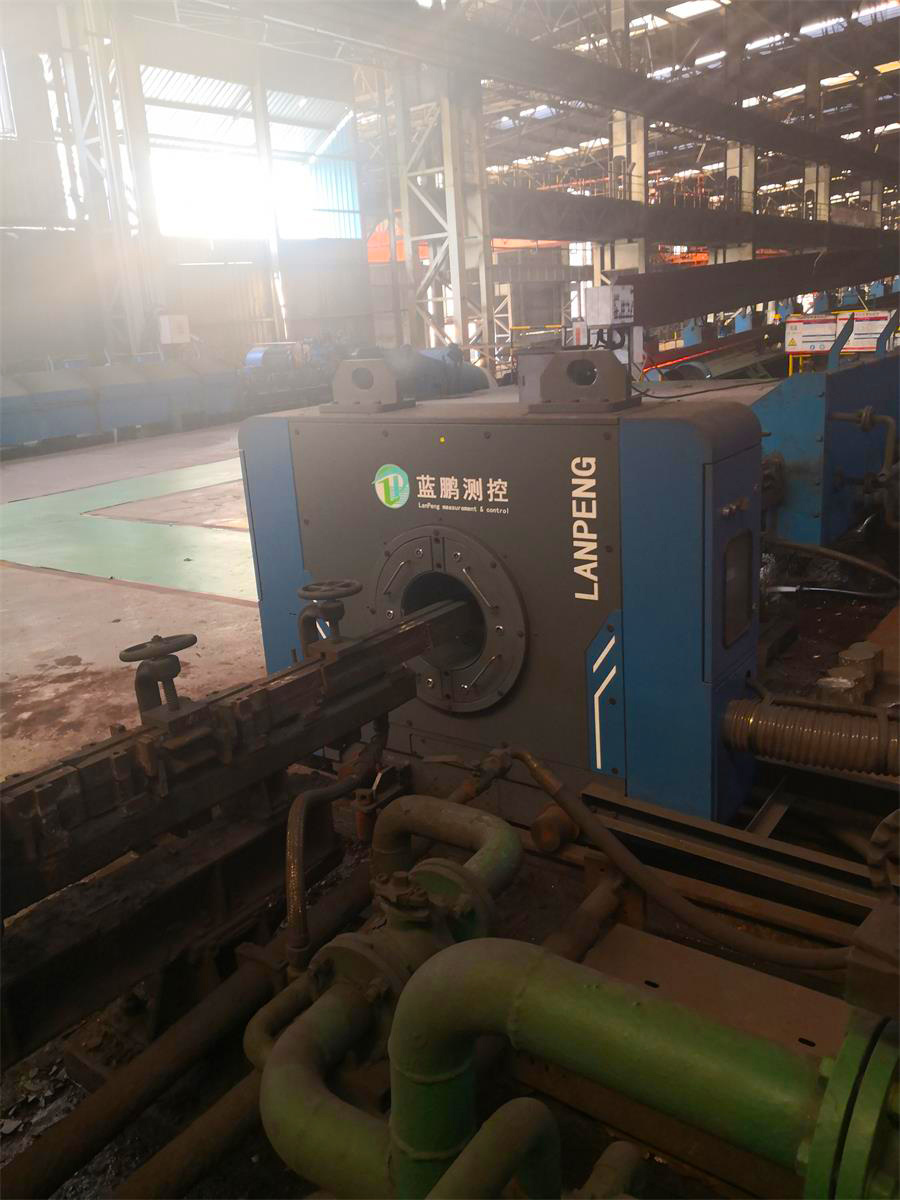

測徑儀測量實景部分展示
四臺測徑儀各司其職，為鋼廠的數據檢測提供便利，在線測徑儀可對圓鋼的外徑及橢圓度進行檢測，也可對螺紋鋼的內徑、橫肋、縱肋等進行檢測，更有眾多切分測徑儀所使用的在線測徑儀，技術工程師為工廠量身打造各種測量儀器。
