400-6171-355400-6171-355某大型鋼材有2條探傷線和2條修磨線需要增加測徑儀，對探傷和修磨處理后的棒材在線進行直徑檢測。每臺測徑儀對各線上通過的棒材規格全覆蓋測量。
修磨線與探傷線的被測物圓度較好，因此采用單軸測徑儀與雙軸測徑儀進行檢測，它們均采用光電測量原理進行非接觸式檢測。

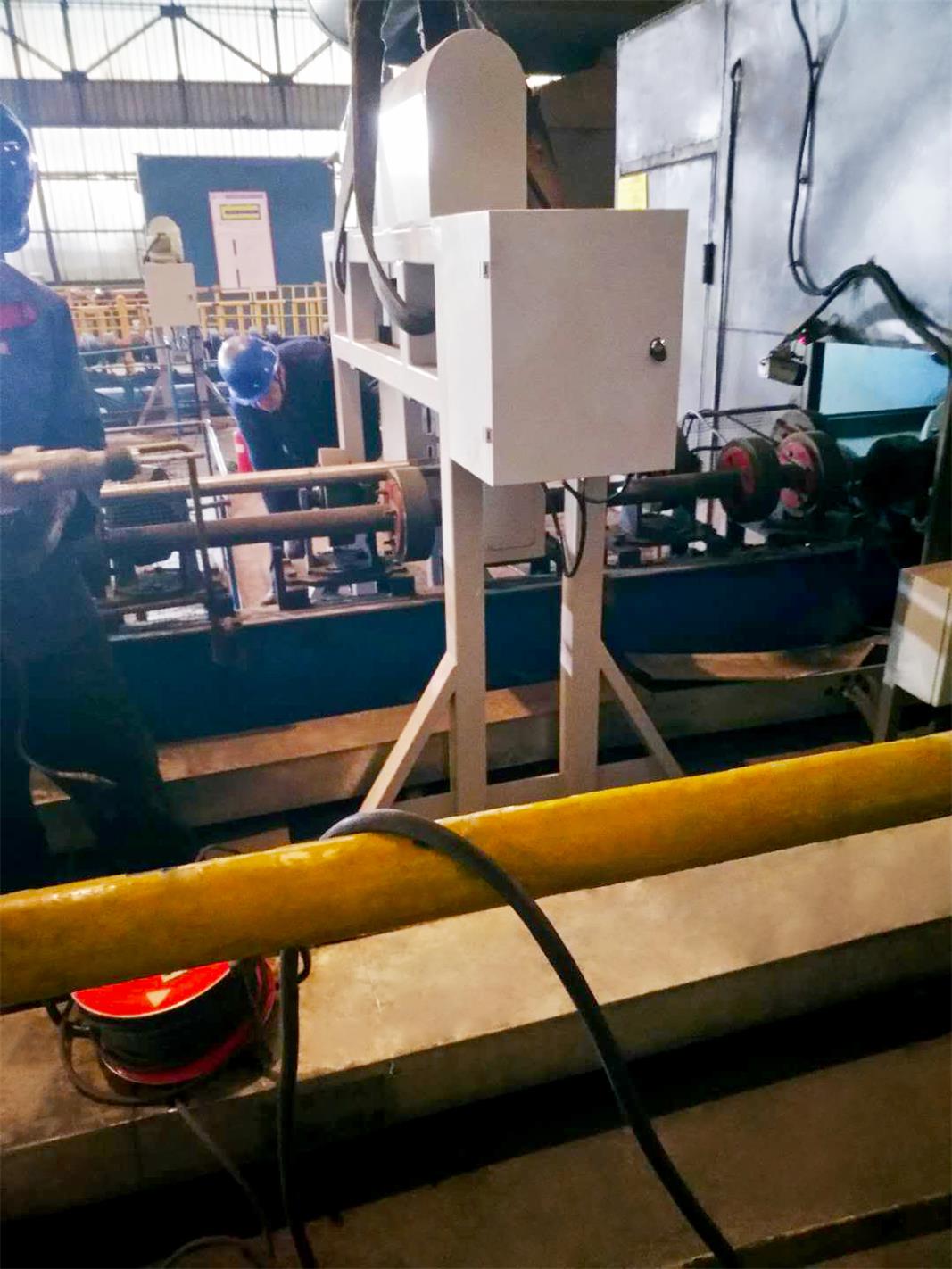

探傷線一的輸送線上測徑儀安裝位置有空位，測徑儀通過支座落地安裝。

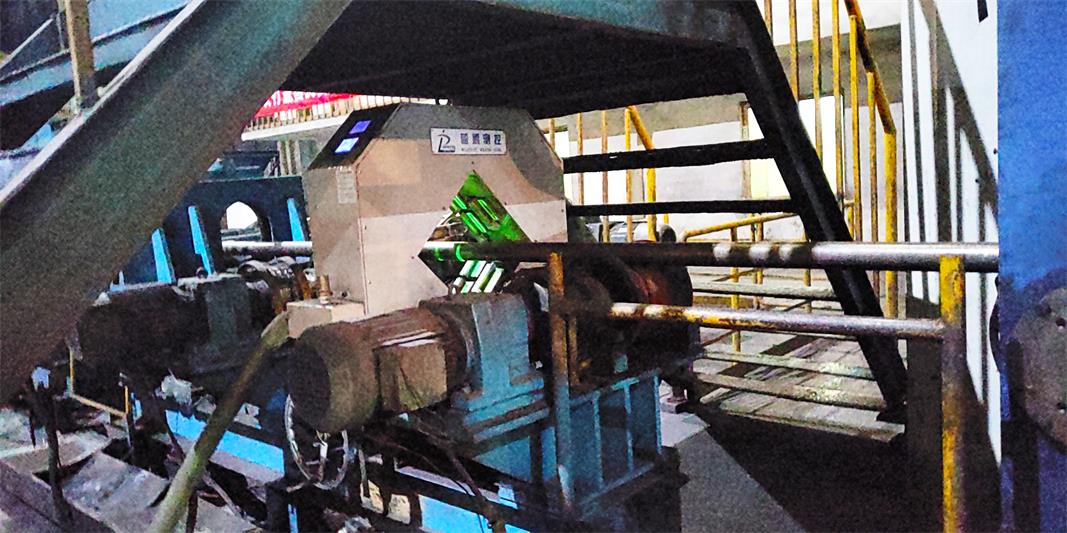

探傷線二的測徑儀安裝在托輥支架上，測徑儀的兩路測頭采用水平豎直布置。

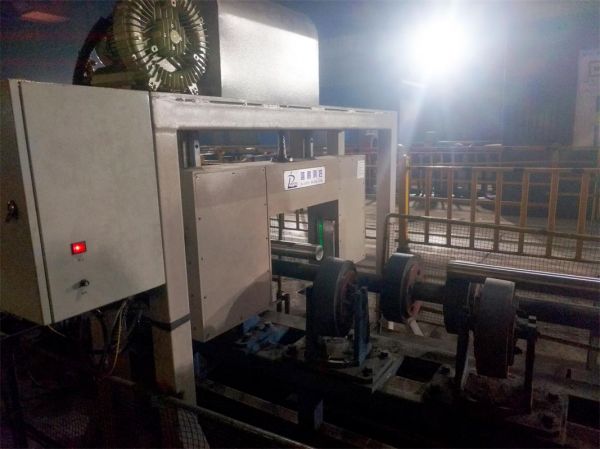

修磨線測徑儀通過龍門架結構的安裝支架固定在車間地面上，安裝支架帶有伺服電機、升降絲杠、導軌等升降裝置，可調節測徑儀的中心高度。
探傷線雙軸測徑儀基本參數
型號：LPBJ155.2型；
測頭數量：2組雙測頭；
測量范圍：15～155；
可測被測物直徑：20～145；
測量精度：0.015；
重復性：0.01；
測量頻率（Hz）：1000；
截面刷新時間：≤0.5；
曝光時間：0.1。
型號：LPBJ190.2雙面型；
測頭數量：單、雙測頭各2組；
測量范圍：0.1-190；
可測被測物直徑：1-180；
測量精度：0.015；
重復性：0.01；
測量頻率（Hz）：1000；
截面刷新時間：≤0.5；
曝光時間：0.1。

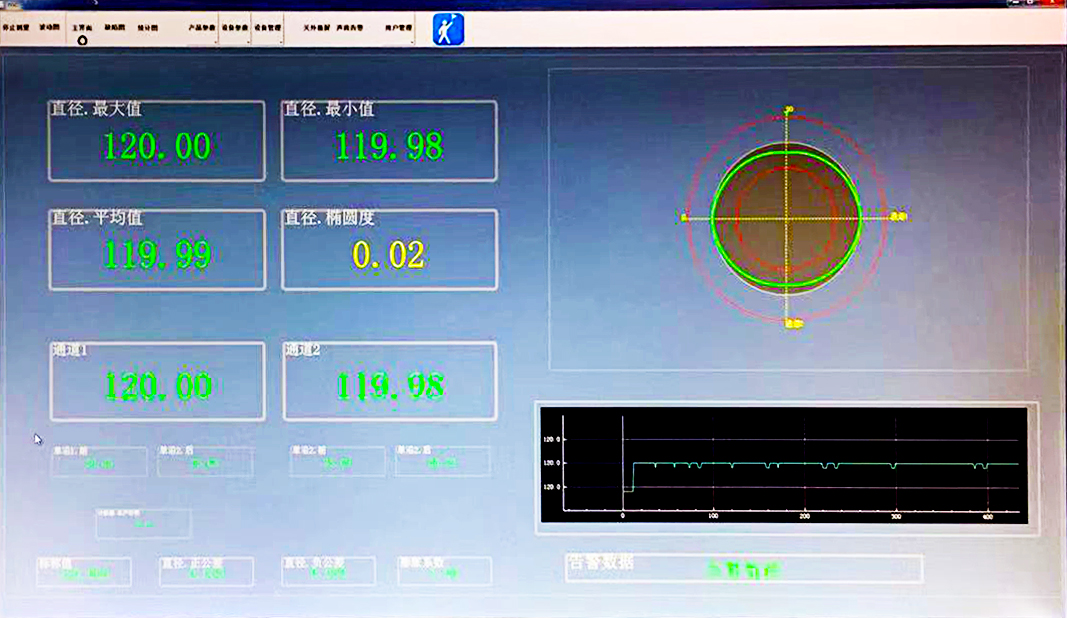

為了能更好的對檢測信息進行了解，作出分析，并且遠程操作測徑儀，定制了軟件系統。
修磨線單軸測徑儀基本參數
型號：LPBJ155.1型；
測頭數量：1組雙測頭；
測量范圍：15～155；
可測被測物直徑：20～145；
測量精度：0.015；
重復性：0.01；
測量頻率（Hz）：1000；
截面刷新時間：≤0.5；
曝光時間：0.1。
型號：LPBJ195.1型；
測頭數量：1組雙測頭；
測量范圍：55～195；
可測被測物直徑：60～185；
測量精度：0.015；
重復性：0.01；
測量頻率（Hz）：1000；
截面刷新時間：≤0.5；
曝光時間：0.1。
單軸測徑儀同樣定制了相應的測控軟件系統，以便進行測徑儀的操作與數據處理。
修磨線與探傷線用的單軸測徑儀與雙軸測徑儀就先簡單的介紹到這里，雖然測頭軸數少，但對于圓度較好的鋼材，完全能滿足其測量需求。
