400-6171-355400-6171-355圓鋼產線有很多，并且很多都是需要對直線度尺寸進行檢測的，這就是在線直線度測量儀的應用所在，在線檢測遠比人工檢測能帶給工廠更大的利益與效率。
在線直線度測量儀原理
直線度測量儀設置3臺位置測量儀，每臺位置測量儀內布置呈十字交叉的2組測頭測量棒材X軸和Y軸坐標位置。當棒材通過直線度測量儀的測量區時，3臺位置測量儀同步采集3組X軸和Y軸的位置數據。位置數據通過光纜上傳至控制柜內的工控機，測量軟件通過位置數據計算棒材的直線度誤差，計算結果在液晶顯示器上顯示。測量數據可保存，可查詢，超差時可報警。
在線直線度測量儀配置
在線直線度測量儀
在線直線度測量儀主體是整套測量儀系統中的核心設備，它的主要功能是利用內置測頭采集與軋材直線度有關的原始數據，并通過通訊設備將數據上傳至上位機。
每臺測量儀內采用呈90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。
工控機
為了提高在線直線度測量儀的環境適應性和性能穩定性，開發出的電路系統直接將采集到的原始數據傳送至工控機計算。避免了高溫、粉塵和電磁干擾對計算電路的影響，全套設備的運行穩定性大大提高。

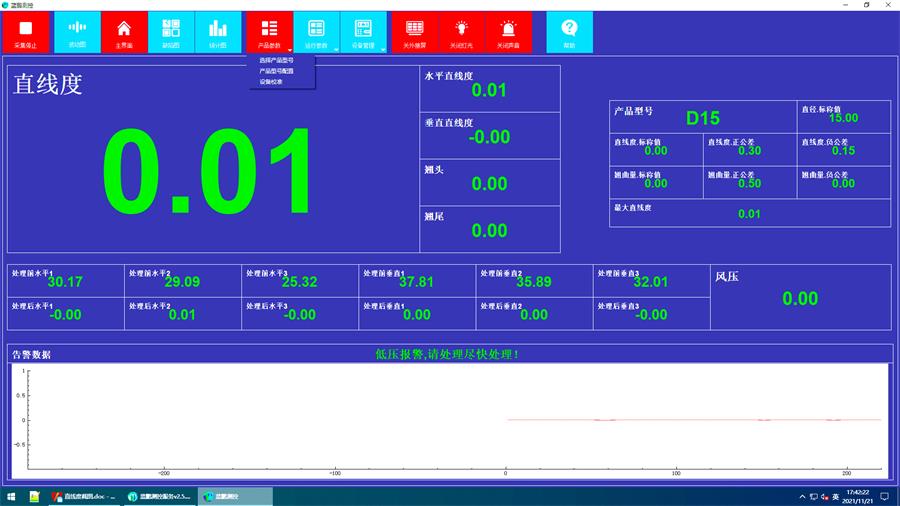

測控軟件系統
測控軟件系統具有強大的數據分析能力，可對檢測及輸入的各種數據及信息，做統計分析并擬合波動圖、缺陷圖、直方圖、餅圖等統計圖表，可進行歷史數據存儲，亦可隨時查看歷史數據，此外可以根據客戶要求任意設置軟件的界面、功能、測頭及傳感器的型號、數量等。
超差提示系統
采用在線檢測設備的一大用途就是實時了解產線品質情況，在不合格時做出相應調整，減少損失，而每種軋材都有上下公差的規定，可設置上下公差值，在線直線度測量儀則會在檢測數據超出公差范圍時及時給予聲光提示，同時顯示系統的字體顏色改變，從多方面進行提示。
LED外接大顯示屏
LED外接大顯示屏可以對檢測的是數據進行簡單的顯示，由于尺寸大，可供很多工作人員遠程查看在線檢測數據，而不在局限于測量儀或測控軟件附近才能查看，一般而言，它會被懸掛于高處的空曠位置，以供相關工作人員查看實時直線度尺寸變化。
高壓離心通風機
根據現場安裝位置的環境情況，決定是否需求，主要起到冷卻防塵作用。減少灰塵、粉塵、水霧等進入到測徑儀內影響使用，此外也可根據實際情況加裝其它冷卻防塵系統。
設備專用工具清單
標準棒
在長時間使用后，當測量不準時，可以使用標準棒進行校準，校準方法詳見使用說明書。
鏡頭擦拭布
在線直線度測量儀作為光學精密檢測設備，鏡頭的污染對測量會有影響，因此需要定期進行鏡頭擦拭維護，鏡頭擦拭布就是測試鏡頭所用，布料柔軟，不會損壞鏡頭，如有丟失可采用其他柔軟布料代替。
本文就先簡單的介紹到這里了，在線直線度測量儀是高性能的在線檢測設備，為圓形軋材的直線度檢測保駕護航，如有任何有關于在線直線度測量儀的相關問題，均可留下評論探討。
