400-6171-355400-6171-355在線測徑儀，這一現代工業的精密儀器，猶如一位技藝高超的工匠，以其卓越的性能和精準度，為工業生產提供了堅實的保障。它的出現，不僅提高了生產效率，更保證了產品質量，為企業的可持續發展注入了強大的動力。
在線測徑儀應用于光電檢測原理進行非接觸式的檢測，每臺測徑儀都是由不同類型的測頭組合來保障各種檢測要求，測徑儀的測頭組合主要可分為六大類。
1、單軸測頭
單軸測頭即可對被測物一個方向的外徑尺寸進行檢測，僅測外徑尺寸。
1.1、基本測量原理

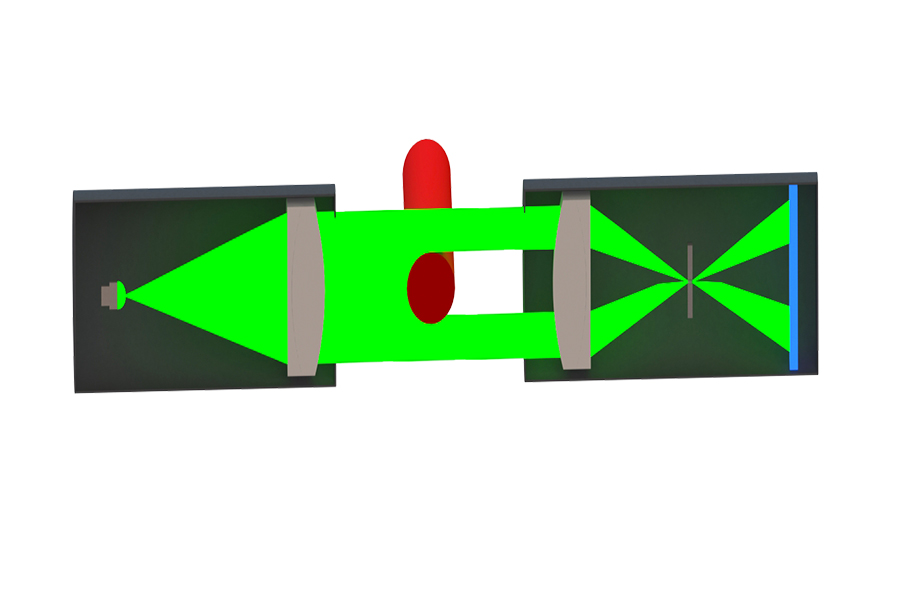

1.1.1、光電單測頭測量原理

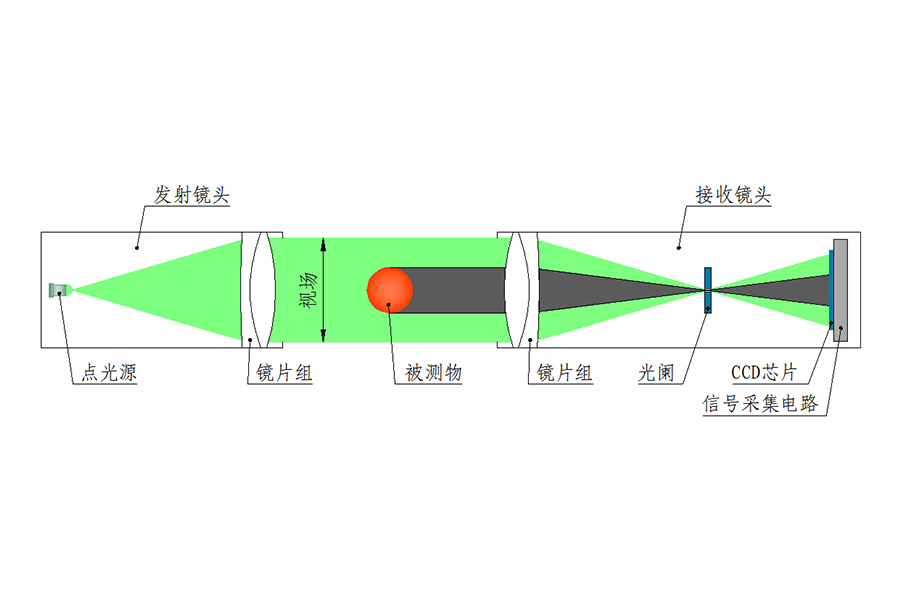

藍鵬光電測量產品采用物方遠心光路系統和CCD成像法進行非接觸尺寸檢測。其核心部件為遠心光電測頭，簡稱“光電測頭”。每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內點光源發出的光穿過發射透鏡后形成平行光視場。視場內的平行光再由接收透鏡聚焦，在CCD芯片上成像。當被測物通過視場時，被測物遮擋的部位在CCD芯片上顯示為無光的陰影。通過CCD芯片光電轉換和相應電路系統的數字化處理，即可通過陰影的寬度L計算出被測物的直徑D。

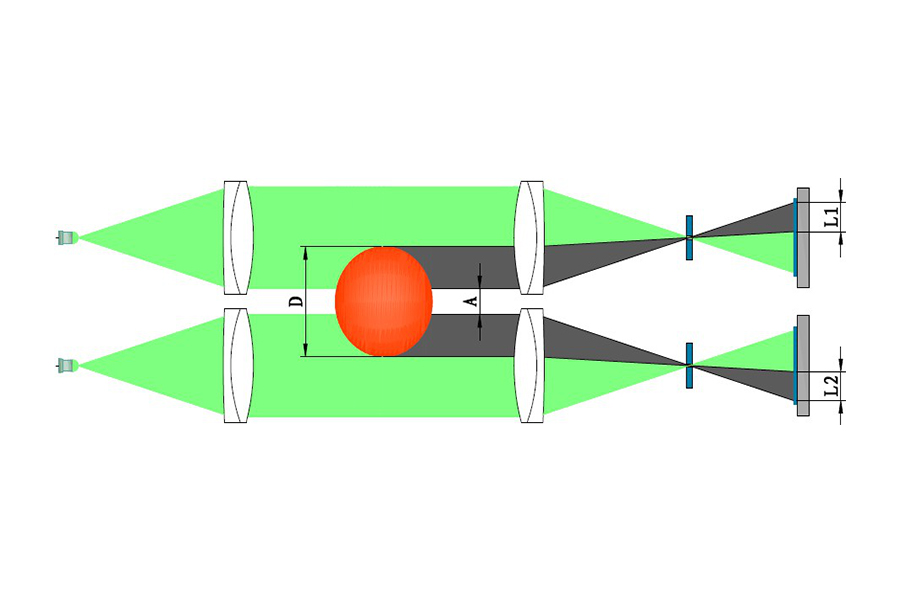

1.1.2、雙測頭測量原理
雙測頭由兩組測頭構成，兩組測頭以凈間距B平行設置。當被測物通過2束平行光視場時，將在兩個接收鏡頭的CCD芯片上分別形成寬度為L1、L2的陰影。經過電路系統處理可得出L1、L2對應的尺寸A1、A2，A1、A2再加上B即可得出被測物的尺寸D。

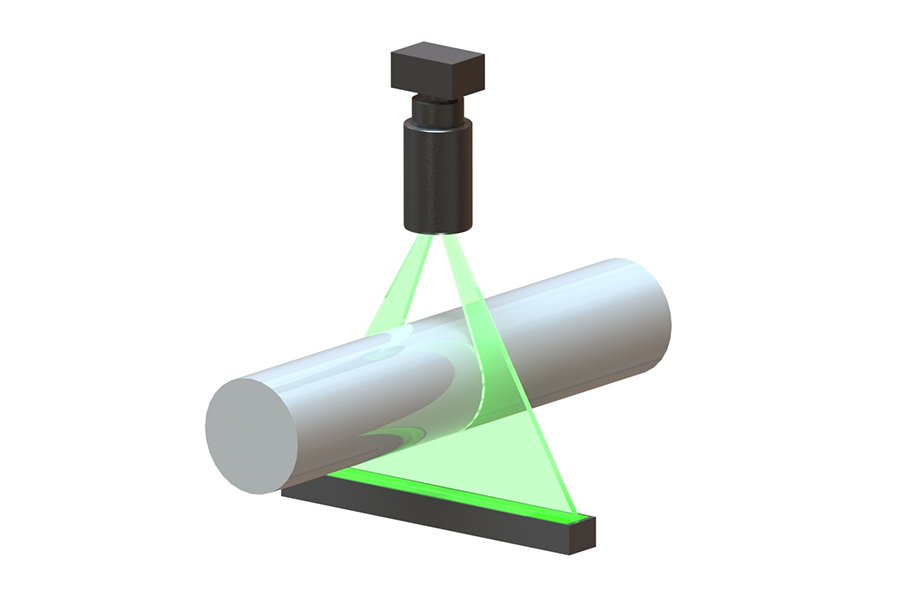

1.1.3、廣角光電測頭原理
廣角光電測頭簡稱廣角測頭，是利用光電測頭的CCD采集電路配合廣角鏡頭構成的大視角光電測頭。與廣角測頭配合使用的光源為LED條形光源，光源的長度根據測頭的視野角度和距離確定。廣角測頭的優點是視野范圍大，可以測量比鏡頭口徑大的物體。由于廣角測頭成像時存在成像大小隨物距變化而變化的現象，所以利用廣角測頭測量需要進行物距修正。
1.2、測頭的應用形式
1.2.1、光電單測頭
適用于90mm內的小尺寸外徑檢測。

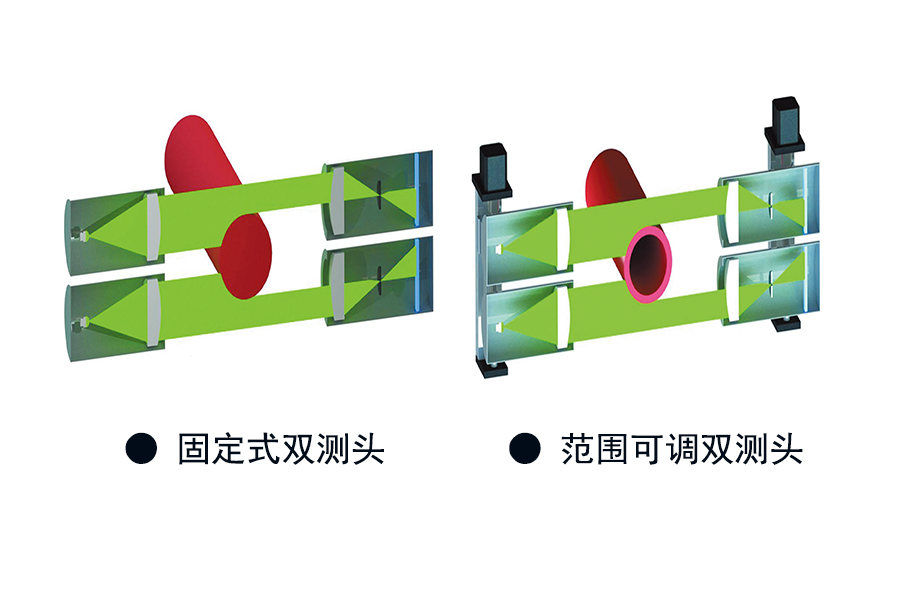

1.2.2、光電雙測頭
適用于90mm以上的大尺寸外徑檢測，又分為兩種，固定式雙測頭（適用于測量較大尺寸但尺寸變化較小的產品）、范圍可調雙測頭（測頭間距可自動調整，適用于尺寸大、規格多的產品）。

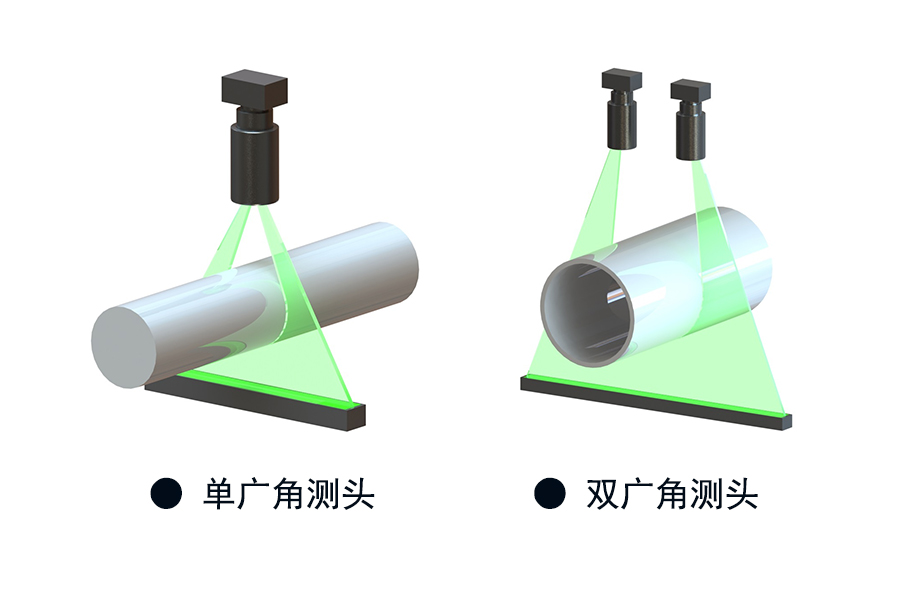

1.2.3、廣角測頭
同樣分為單廣角測頭與雙廣角測頭，分別用于不同尺寸范圍的產品檢測。
（注：以下的測頭組合形式以單軸測頭為基礎變化，根據測量范圍大小，采用單測頭或雙測頭等不同的測頭組合形式。）

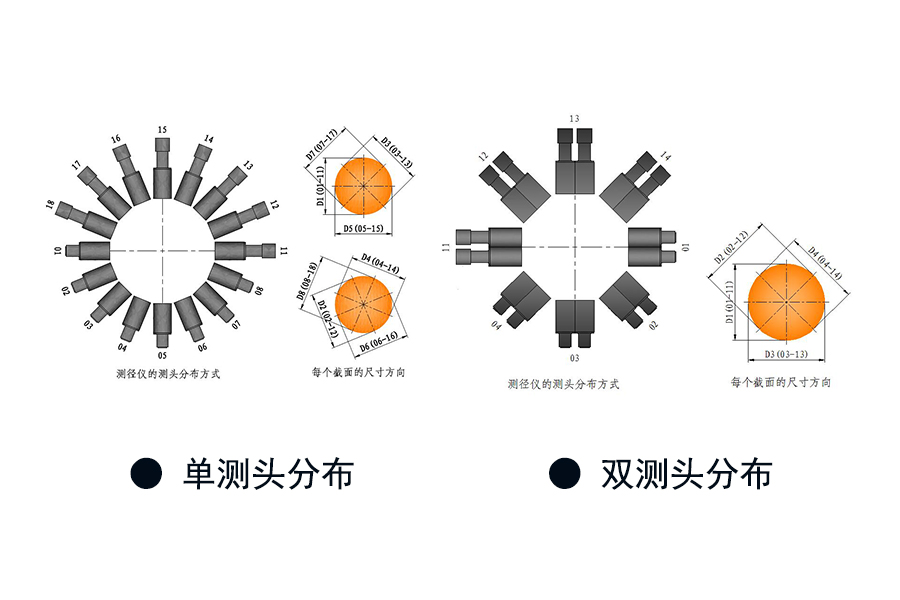

2、多軸測頭

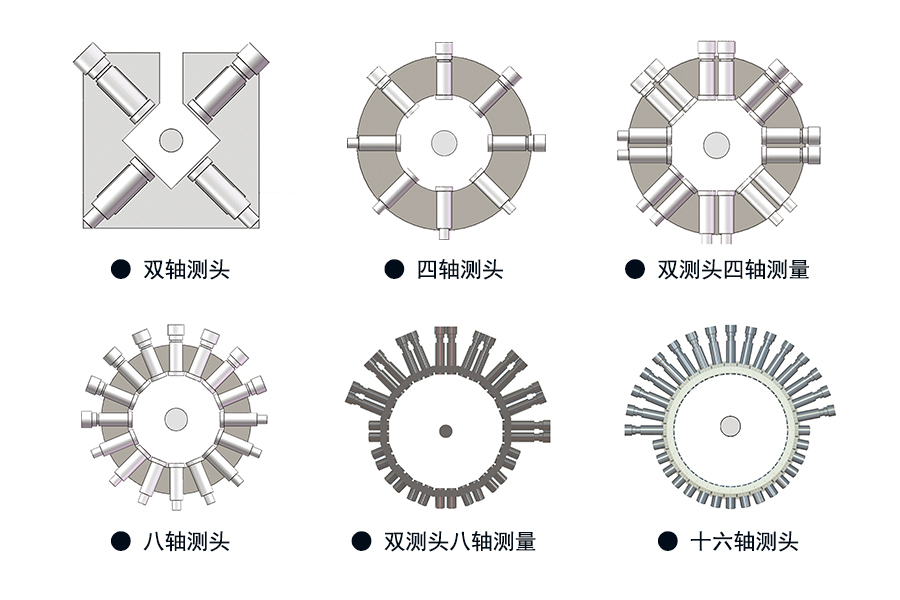

圍繞測量視場為測量中心，多個單軸測頭均勻分布于四周，從而實現多個方位的外徑與橢圓度尺寸檢測。目前主要分為雙軸測頭、四軸測頭、八軸測頭、十六軸測頭等，其他需求可定制。
3、組合式測頭
有的廠家需要大尺寸與小尺寸的產品均生產，對品質的要求也稍有區別，例如可采用單測頭的八軸測量與雙測頭的四軸測量組合完成。

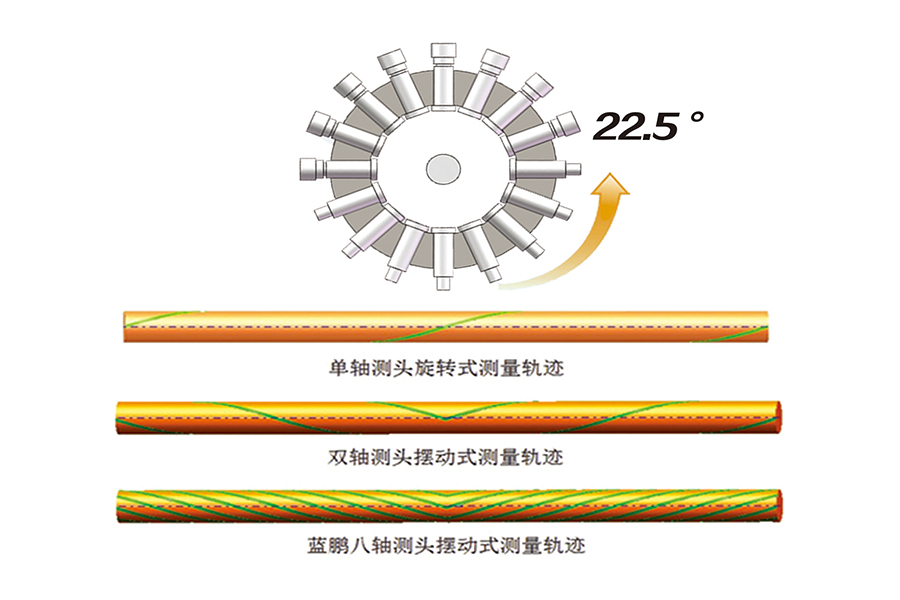

4、擺動（旋轉式）測頭
測頭以一定角度進行擺角測量，或旋轉測量。

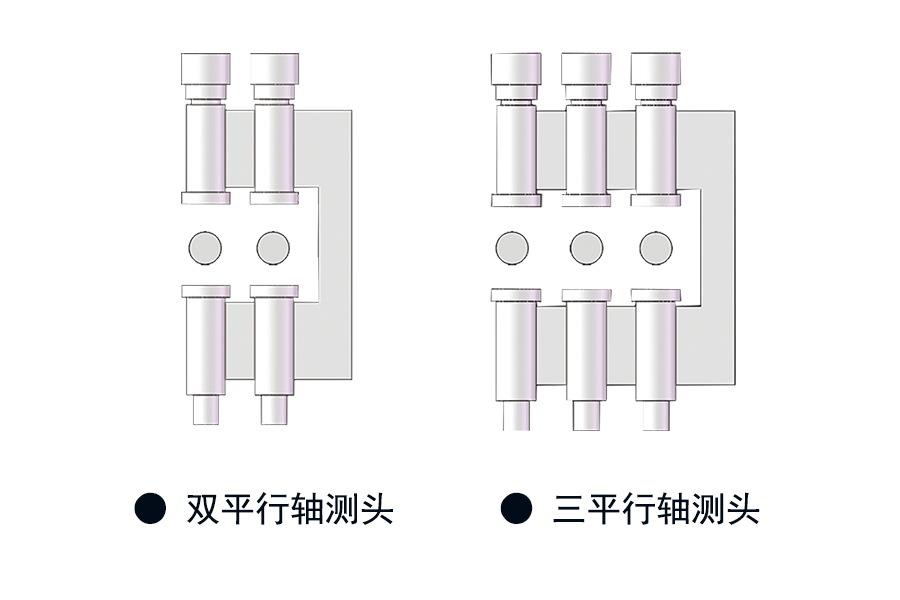

5、多軸平行軸測頭
這種測頭組合適用于多根（股）產品同時生產的產品，根據生產的根（股）數定制測頭組數。

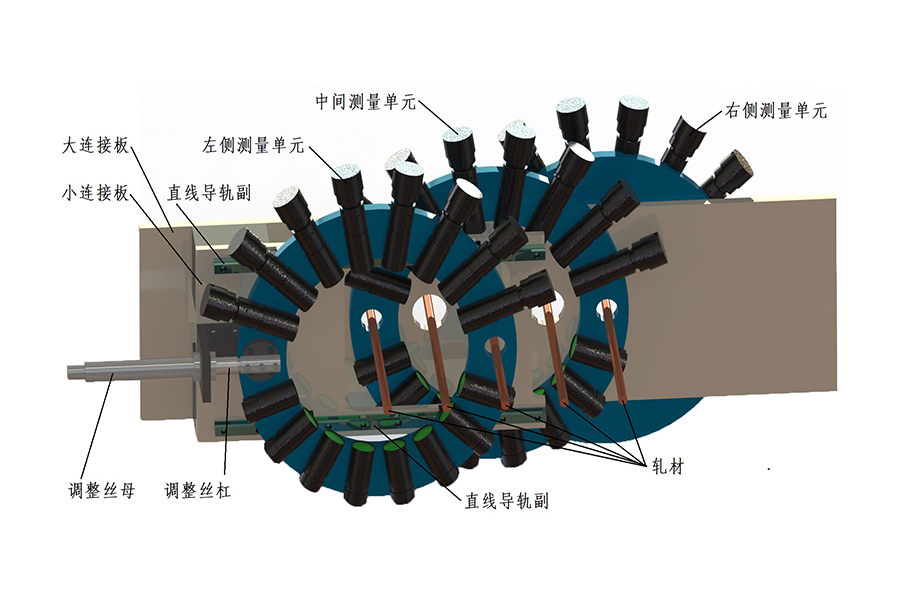

6、嵌套式八軸測頭
由多組八軸測頭嵌套式安裝，可應用于螺紋鋼、圓鋼等的切分軋制生產中使用。
以上即為在線測徑儀的六種測頭組合形式，適合各種產線使用，應對不同的檢測需求，為各大中小廠家提供專業的檢測方案。
