400-6171-355400-6171-35560m是長差不多相當于19層樓高，要對這么長的鋼材長度進行在線檢測，也是一項巨大的挑戰，藍鵬測控著手為某鋼廠生產的H型鋼就定制了一款測量范圍在30m-60m的在線測徑儀——CX05Z-DG62000型測長儀。
在線測長儀主要采用機器視覺原理進行檢測，采用工業相機對產品進行拍攝，在正交模型下，利用圖像的像素比例進行尺寸測量。由于60m的長度太長，一個相機的視野無法完全覆蓋，所以長度測量需要多個相機配合，相機抓拍運動的坯料，取坯料頭尾同時在相機視野的照片，利用圖像分析法進行測量。

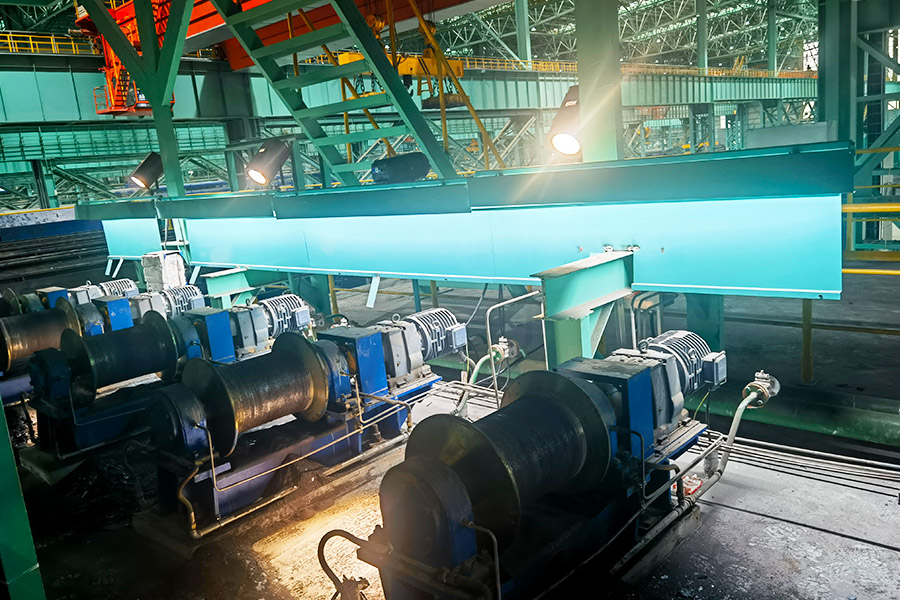

該廠家的H型鋼冷床前輸入輥道運行速度約為3m/s，鋼材的剪切長度范圍為30m~60m，固定式熱鋸、移動式熱鋸、定尺機處布置5臺相機，相機視野為8300mm，保證相機的視野范圍能在30m~60m之間無盲區覆蓋（相機視野重合范圍用于消除安裝時的誤差），在固定式熱鋸處安裝一臺相機用于檢測鋼材頭部的位置。實際測量時以固定式熱鋸為基準在相機視野內做標記，當鋼材運行到標定位置時，系統發出開關量信號，輸送輥停止，熱鋸執行切割動作。
相機在該范圍的測量中，理論精度為5mm，加上疊加誤差精度測量精度可控制在8.5mm范圍內。相機幀率為40幀，鋼材運行速度可達到3000mm/s，每幀之間的時間間隔為0.025s，幀率誤差為75mm加上信號傳輸時差，剪切誤差可控制在100mm以內。
由于該鋼廠生產的H型鋼既有熱軋鋼材，又有冷軋鋼材，因此在熱軋檢測時，利用產品的自發光，同時安裝濾光鏡片，在冷軋檢測時，則采用補光裝置補光達到高精度測量的目的。
設備功能及特點
★ 實時圖像顯示、數據顯示；
★ 具備數據儲存，數據存儲時間大于1年；
★ 具備超差報警功能，當測量結果超過設定的閾值時聲光報警；
★ 無磨損，使用壽命長；
★ 全數字系統，使用方便，易操作，維護簡單；
測量軟件技術特點
★ 接口豐富，支持當前主流的各種接口方式和通信協議；
★ 模塊化設計，各功能模塊間相互獨立，程序部署方便快捷；
★ 實用性更強，操作方便，人機交互更友好；
★ 后臺采用數據庫，方便各種數據統計和分析，更好滿足客戶需求；
★ 界面靈活可配置，通過配置可以按用戶要求快速生成適合用戶習慣的界面；
★ 實時測量，數據處理速度快，響應及時，滿足高速在線測量需要。
技術參數
★ 測量范圍：30m~60m；
★ 測量精度：0-100mm；
★ 允許被測物溫度：≤700℃；
★ 使用環境溫度：0～50℃；
★ 存儲溫度：-25～75℃；
在線測長儀通過配置多臺工業相機、采用圖像分析算法、合理安裝與調試以及提供豐富的軟件功能與支持等方式，實現了對60m長H型鋼的在線檢測。這種檢測方式具有高效、準確、穩定等優點，為工業生產提供了有力的技術支持。
