400-6171-355400-6171-355帶鋼分為窄帶鋼與寬帶鋼，可通過光電在線測寬儀進行寬度尺寸檢測，窄帶鋼與寬帶鋼使用的測寬儀稍稍有所區別。

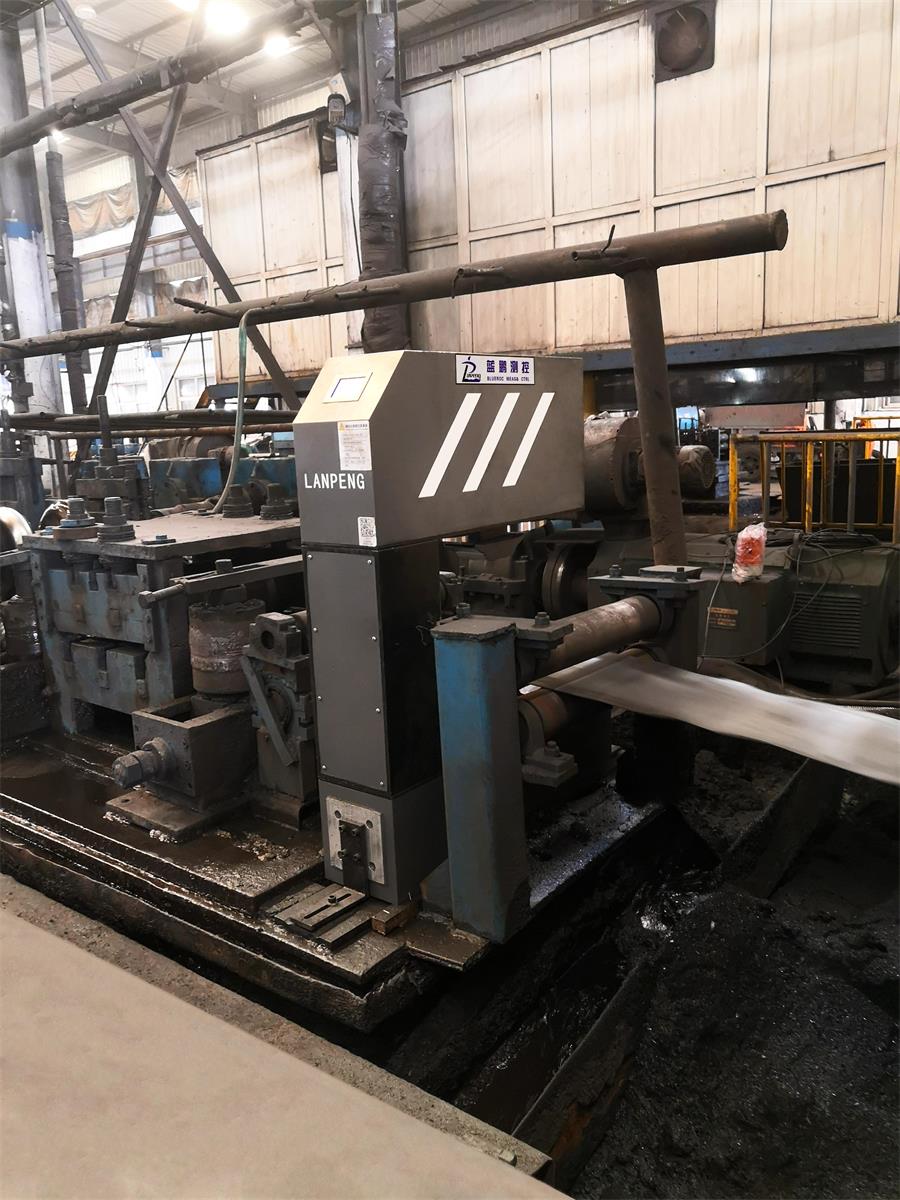

1、窄帶鋼測寬儀
窄帶鋼測寬儀是用于70mm內的寬度范圍的窄帶鋼檢測。
1.1、測量原理
發射鏡頭內置一個點光源，點光源發出的光通過透鏡系統（即鏡片組）后形成準直平行光視場。準直平行光直接射向接收鏡頭，經過接收鏡頭內的透鏡系統后聚焦，通過位于焦點位置的光闌小孔后在CCD芯片上成像。當視場中通過被測物時，被測物遮擋的部位將在CCD上出現一個邊界清晰的陰影。該陰影尺寸通過處理計算，即可得到窄帶鋼的寬度尺寸。
1.2、擴展測量
該測寬儀可安裝雙軸測頭，雙軸測頭呈垂直布置，可同時檢測寬度及厚度尺寸。多軸平行軸布置法，可同時檢測多個切分的窄帶鋼。
1.3、技術參數
型號：KHG02-DG40/40（測寬測厚儀）；
測量范圍：0-40mm（定制）；
被測物寬度：0.1-30mm（定制）；
測量精度：±0.03mm；
測量頻率：2000Hz；
2、寬帶鋼測寬儀
寬帶鋼測寬儀能測量寬板材的寬度尺寸，并且可根據板材寬度調節測量范圍。
2.1、測量原理
2個發射鏡頭內設置有LED點光源，點光源發出的光通過透鏡變成平行光束分別射向2個接收鏡頭。通過接收鏡頭內的透鏡使平行光束在光電轉換元件CCD芯片上成像（注：一個發射鏡頭和一個接收鏡頭組成一組光電測頭）。當被測物通過2束平行光構成的視場時，在光電轉換元件的像上就會出現虛擬的陰影，設其寬度分別為L1、L2。經過對光電轉換元件發出的電信號處理和計算可以得出L1、L2所對應的尺寸B1、B2，B1加B2再加上兩個鏡頭之間的凈間距C即可得出被測物的寬度尺寸A。
2.2、擴展測量
可配套安裝激光測頭進行厚度檢測，配套安裝機器視覺測長儀進行長度檢測。
2.3、技術參數
產品型號：KG01-SY900-A；
測量范圍：60-900；
被測板材寬度：100-850；
測量精度：±0.08；
測量頻率：2000；
各種類型的測寬儀可滿足不同類型的窄帶鋼寬度尺寸檢測，并且可配套其他設備，完成各種尺寸的檢測。
