400-6171-355400-6171-355在線直線度測量儀是為鋼鐵廠等行業解決在線直線度檢測難題研制的智能設備，它能安裝到矯直機前后及其它所需位置，提升產線的自動化程度。
在線直線度測量儀的應用非常方便，但作為智能測量設備，它不僅僅是檢測一個直線度尺寸，還有其他信息能從測量儀獲取，本文來介紹一下工作人員能從該測量儀獲得哪些數據。
在線直線度測量儀的測量方法

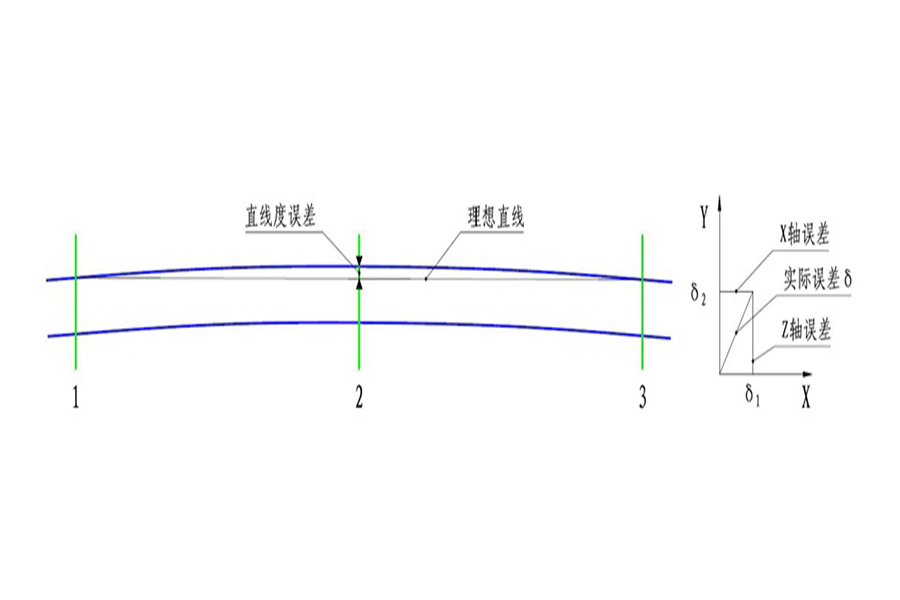

數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。

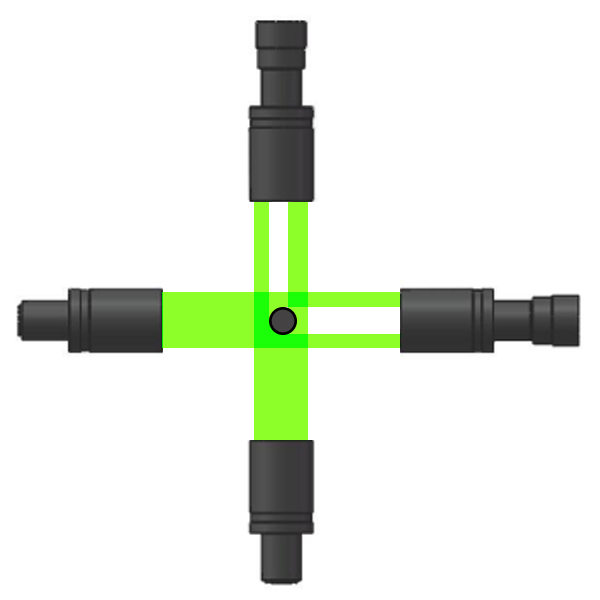

每臺測量儀內采用呈90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。
獲得數據

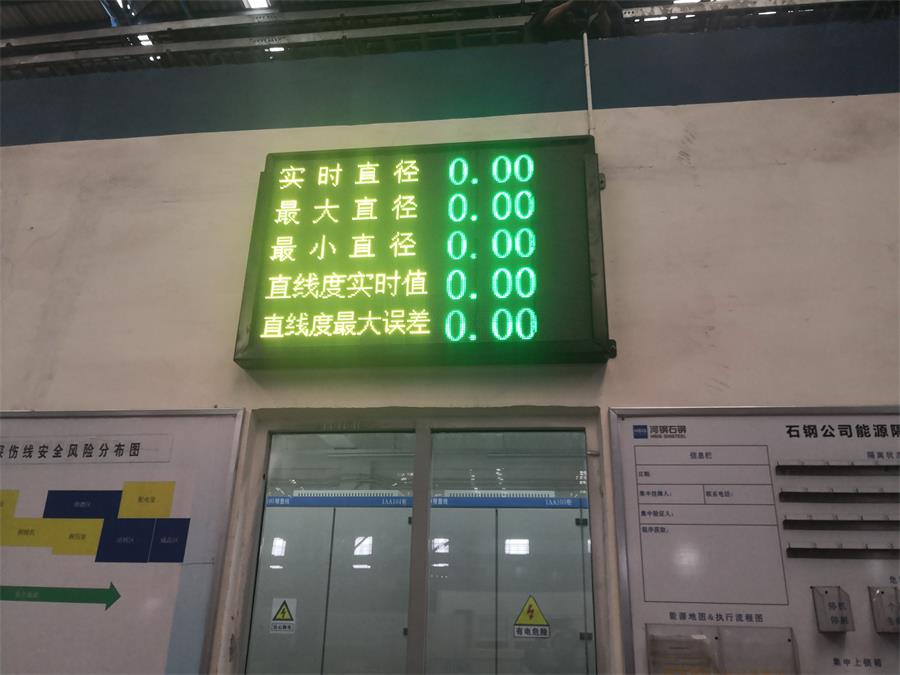

LED顯示屏顯示
主要用于測量數據的生產現場顯示，一般懸掛在生產現場的開闊位置，便于現場操作人員隨時觀察軋材的外形尺寸。LED顯示屏的顯示內容為主要測量數據和設備運行狀態，如：圓形截面軋材的最大直徑、最小直徑、橢圓度，直線度。運行狀態包括正常、超溫、超差和超溫超差4項。顯示屏的刷新頻率每秒3到5次（可按用戶要求調整）。除狀態信息報警外，LED顯示屏還具有數據顏色報警功能。

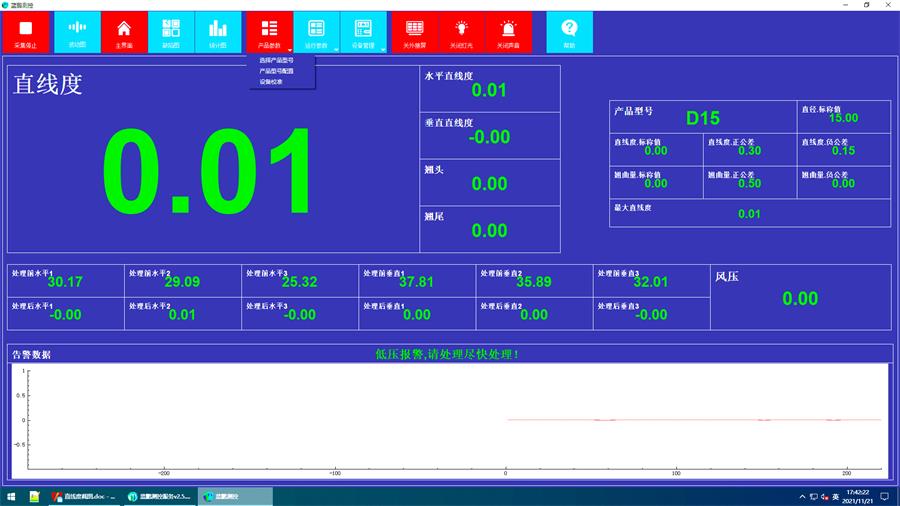

軟件系統顯示：
測量儀工作時，棒材通過測量儀的測量區，位置測量儀內的光電測頭同步測量圓棒在各測量截面邊沿的位置。位置數據上傳至工控機后，測量軟件系統根據各截面邊沿的位置計算棒材的每米直線度誤差和頭、尾部的翹曲量，同時測量出棒材的直徑橢圓度，計算結果直接在顯示器上顯示。測量軟件系統可以設置每米直線度誤差，當測量結果超過公差范圍時，系統驅動聲光報警器聲光報警，以達到合格判定的目的。
除軟件本身具備測量數據的存儲及分析功能以外，軟件還提供外部數據庫，方便使用方根據自身的需求進行測量數據的加工、整理、分析、計算、統計等。
在線直線度測量儀的軟件系統是主要的顯示操作系統，操作工通過其可完成各項操作，可得到更多的相關信息。
