400-6171-355400-6171-355雙軸測徑儀是雙光路外徑檢測設備，兩組測頭可以進行不同形式的組合，從而完成不同產線需求的檢測，本文就倆簡單講述下，3種不同類型的雙軸測徑儀。
雙軸測徑儀采用光電檢測原理進行檢測，每組測頭均采用物方遠心光路和成像法進行在線尺寸檢測。檢測的核心部件為光電測頭，每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內點光源發出的光通過發射透鏡形成平行光視場射向接收鏡頭。平行光再由接收透鏡聚焦，通過位于焦點位置的光闌小孔后在接收單元上成像。當視場中通過被測物時，被測物遮擋的部位將在接收單元的芯片上呈現出邊界清晰的陰影。通過光電轉換和數字化處理，即可通過陰影的寬度計算出被測物的直徑。

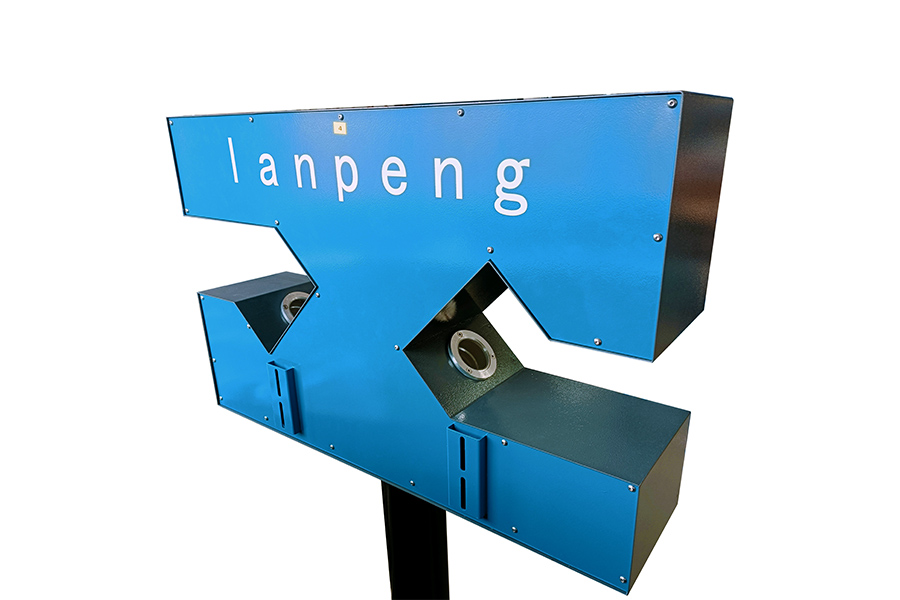

45°角雙軸測徑儀
該種測徑儀是更為常用的檢測設備，兩組測頭與水平方向垂直方向呈45度角，進行兩個方向的外徑尺寸檢測，并可計算橢圓度尺寸。
常用于低溫軋制管材、直縫焊接管材、冷軋螺紋鋼、冷拉棒材、銀亮棒材、橡膠管、塑料管、電線、電纜等產品的在線外徑檢測。

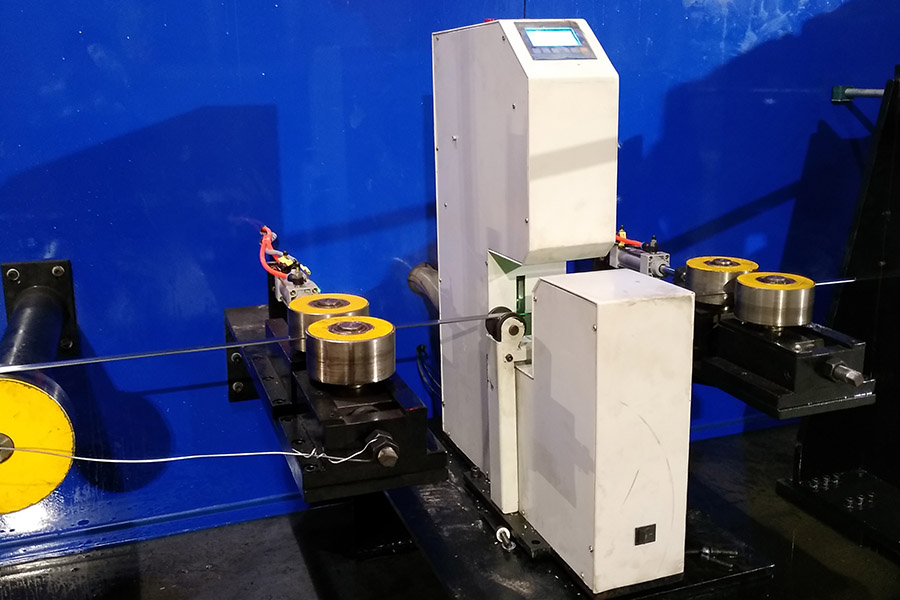

90°角雙軸測徑儀
還有將兩組測頭分別與水平、垂直方向相同的雙軸測徑儀，該種測徑儀同樣可用于外徑及橢圓度尺寸的檢測，但與45°角雙軸測徑儀不同的是，它還可以檢測寬度與厚度尺寸。
也就是說，它不僅僅可檢測上述測徑儀檢測的產品，還能進行扁線、窄帶鋼、橡膠條等扁形材，當產線產品既有圓形又有扁形時，則可定制該類型的雙軸測徑儀。
雙軸平行軸測徑儀
雙軸平行軸測徑儀就如它的名字一樣，兩組測頭成平行軸布置，可同時檢測2根平行的產品的外徑尺寸，該測量儀不檢測橢圓度尺寸。
雙軸平行軸測徑儀的結構形式，使其適用于兩根軋材同時生產，且距離較近的產線，既節約位置，又節約成本。設備可用于金屬拉絲、橡膠管、塑料管、電線、電纜等多股同時生產產品的在線外徑檢測。
這3種類型的雙軸測徑儀均可進行在線檢測，實現閉環控制功能，區別只在于產線產品的不同，選擇不同的適合產線的外徑測量設備。
當然這三種雙軸測徑儀僅是眾多測徑儀類型中的其中3種，還可根據生產需求定制各種類型的在線測徑儀。
