400-6171-355400-6171-355直線度是指物體表面或軸線相對于某參考線的偏離程度，用來衡量物體的形狀是否符合要求。在工業生產中，直線度是一個非常重要的指標，它直接關系到產品的質量和使用效果。
直線度是指物體表面或軸線相對于某一參考線的偏離程度。當物體的表面或軸線與參考線完全重合時，直線度為0。當物體的表面或軸線與參考線的偏離程度越大時，直線度的值也越大。直線度通常用長度單位表示，如毫米、微米等。
本文介紹的主要是圓柱形狀的產品的在線直線度檢測方法，如金屬棒材、管材、陶瓷管材、鋼管、不銹鋼管、圓鋼等。
在線直線度測量儀是安裝在產線上進行直線度、外徑與橢圓度尺寸檢測的設備，直線度檢測的是每米的直線度信息。如需整根直線度尺寸，也可定制。

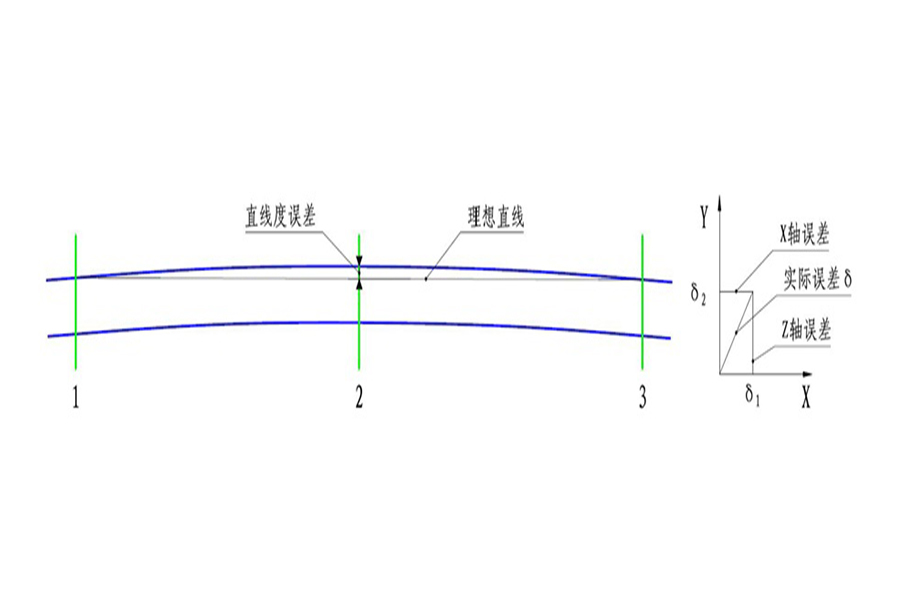

數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。
每臺測量儀內采用呈90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。
在線直線度測量儀是成熟的產品系列，已為很多廠家進行定制，本文簡單的介紹幾個應用實例：
技術工程師為某鋼廠定制了在線直線度測量儀，它被安裝到生產線中進行實時精準的直線度、翹頭、翹尾等的檢測，隨著一根根的鋼材穿過測量區域，一組組檢測數據被顯示記錄保存，實時繪制波動圖等曲線信息。
在線直線度測量儀整個系統中測量儀安裝在矯直機出口，用于監測通過矯直機的圓棒是否符合標準，控制柜安放在控制室或其它環境適合電腦工作的室內。用于測量數據的監測與直線度測量儀的控制。工作時，棒材通過測量儀的測量區。三臺測量儀的6組測頭同時測量圓棒測量截面邊沿的位置，并根據各截面邊沿的位置計算圓棒的直線度誤差。
某棒材廠專業生產棒材，棒材長短不一，短的1米多長，長的能達到7米，為了能在產線上了解直線度信息，實現自動化生產，定制了在線直線度測量儀。
本文就先簡單的介紹到這里了，關于更多的直線度測量儀相關信息可評論探討。
