400-6171-355400-6171-355石英管是用二氧化硅制造的特種工業技術玻璃，石英管大致可分為以下幾種：透明石英管（外徑1.5mm~300mm）、濾紫外石英管、彩色石英管等。
石英管、棒等的質量檢測同樣包括外徑尺寸及橢圓度尺寸，藍鵬測控就根據某石英管生產廠的實際情況為其定制了一款專用外徑測量儀——JG01-SG185型測徑儀，可對55～185mm（可定制）范圍的石英管進行檢測。

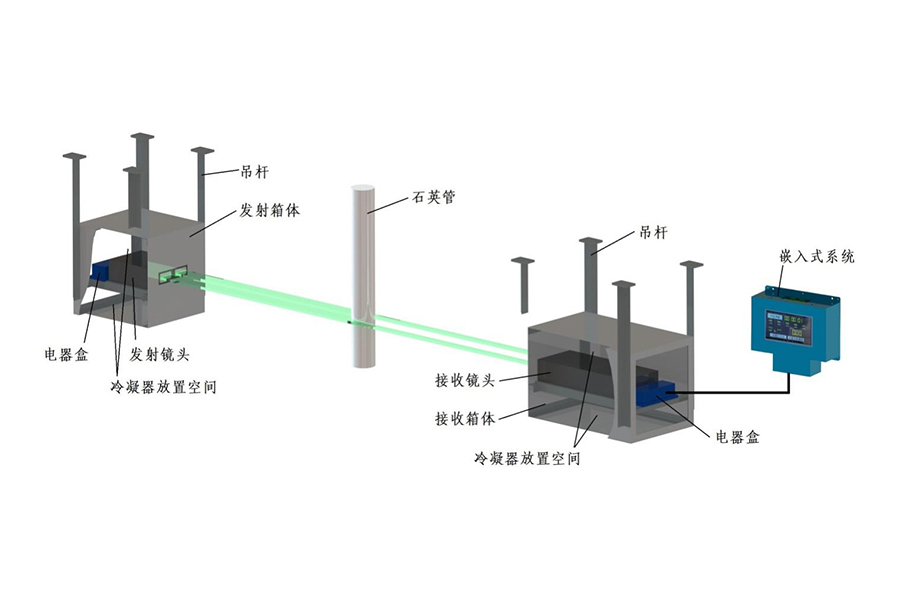

根據石英管生產現場情況，JG01-SG185型測徑儀采取發射鏡頭和接收鏡頭分開設置的方式安裝。整套系統主要包括發射箱體、發射鏡頭、接收箱體、接收鏡頭、電器盒、吊桿和嵌入式智能模塊等。
測徑儀的發射箱體外形尺寸約為500×500×500mm，接收箱體約800×500×500mm，發射箱體和接收箱體之間的凈間距約2800mm。發射箱體和接收箱體采用角鋼焊接骨架，面對石英管一側采用雙層水套，可接現場循環水冷卻。視窗部位設置耐高溫防爆鏡片。其余側面用不銹鋼板包覆（箱體后部敞開）。箱體中部安裝鏡頭和電器盒的部位設置底板，鏡頭下方和上方分別留有高度不小于100mm的空間，客戶可放置冷凝器為鏡頭冷卻降溫。
發射箱體和接收箱體通過吊桿安裝在車間天花板上，安裝應牢固無晃動。安裝時應將發射鏡頭和接收鏡頭的光路調正，如緊固牢固后光路發生偏斜，可松開鏡頭與箱體的連接螺栓重新調試管路并重新進行尺寸標定。

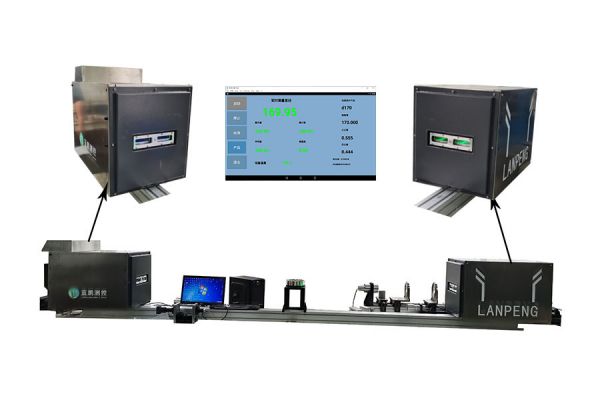

測徑儀不用工控機，配置嵌入式智能模塊系統，智能模塊配置7吋觸摸顯示屏。測頭取得的被測石英管的原始測量數據傳輸到智能模塊的測量軟件進行處理、計算，計算結果在顯示屏上顯示。當測量數據超過設定的公差范圍時，系統自動驅動聲光報警器報警提示。
上電進入智能模塊系統
點擊左上角啟動按鈕，啟動測量。
其中實時測量直徑顯示的是實時測量到的內容。最大最小平均橢圓度統計的是一段時間的數據。
設備溫度顯示的是測徑儀溫度，如果超過危險數值會報警。
右側顯示的是當前選中產品的名稱以及標稱公差。
點擊停止按鈕停止測量動作。
基本參數
1、測量范圍（mm）：55～185
2、可測被測物直徑（mm）：70～170
3、允許被測物擺動范圍（mm）：±7
4、測量精度（mm）：≤±0.05
5、測量頻率（Hz）：500
石英管測徑儀可實現石英管的外徑及橢圓度的尺寸檢測，可應對熱軋檢測，同時藍鵬提供各種軋材的外徑測量儀的定制，熱軋、冷軋、透明、半透明、非透明、熔融狀態、易形變軋材等均可定制合適的測量設備。
