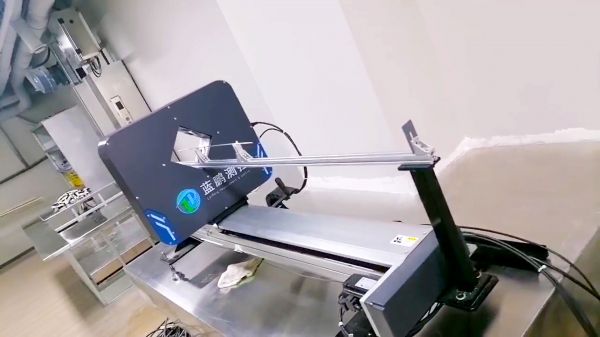

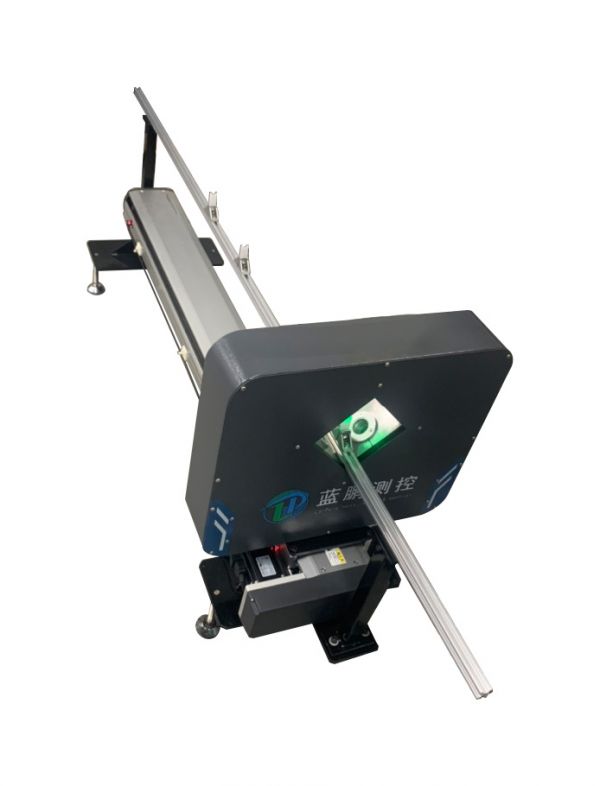

1、產品簡介：

設備采用光電原理，離線測量被測物的每米直線度數據或者每根直線度數據，多用于特種材料的直線度檢測，和工廠生產中材料直線度數據的合格率抽檢。

2、基本原理：

3、數據計算：

系統根據位置1和位置3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。

4、功能簡述：

1）可同時測量外圓直徑和直線度。

2）系統可根據被測物的質量控制要求設定頭部誤差、尾部誤差、整體誤差、每米誤差等多種誤差的計算及顯示。

3）顯示內容

控制柜段電腦顯示：實時直徑測量值，橢圓度數值；

2-4m管材：兩端500mm內的直線度數據及整根直線度數據；

1-1.5m管材顯示整根直線度數據。

4）軟件功能

產品參數設置：可設置產品規格、棒材標稱直徑、直線度公差等參數；

報警設置：可設置報警的閾值，測量值超差時聲光報警；2-4m管材兩端500mm內直線度設置報警，整根鋼管直線度設置超差報警；外徑兩側超出200mm以外設置報警；

修正功能：誤差過大時，放入標準直棒后校準可恢復精度；

存儲功能：每根鋼材保留一個完整的測量記錄。

5）報警功能

測量數據超出標準值，聲光報警。

6）通信接口

TCP/IP協議，網線傳輸，測徑儀至工控機。

5、應用范圍：

設備主要用于金屬棒材、管材、陶瓷管材、 特種材料等需要對直線度進行檢測、抽檢的行業。

6、產品特點：

6.1、測量儀概況

被測物直徑：φ2～φ6mm

被測物長度：1m

測量項目：整體直線度、外徑、橢圓度

直線度測量精度要求：≤±0.3mm/m

外徑測量精度要求：≤±0.01mm

橢圓度測量精度要求：≤0.02mm

被測物溫度：常溫

6.2、配置清單

7、設備參數及工作環境要求

7.1設備參數

1）測量范圍（mm）：φ0～φ10；

2）被測物長度：500-1000mm；

3）直線度測量精度（mm）：≤±0.1mm；

4）外徑測量精度（mm）：≤±0.01

5）橢圓度測量精度（mm）：≤0.02

6）可測被測物溫度（℃）：-10～80

7.2工作環境要求

1）電源電壓（V） ：AC 220±15% ，50Hz；

2）環境溫度（℃）：直線度測量儀、工控機：-10～50℃；

3）環境濕度 (％rh) ： ≤ 85（不結露）；

7.3其他技術指標

1）顯示器顯示內容：實時位置值（X軸、Y軸）；掃描完成后顯示整體直線度誤差、外徑實測值；橢圓度實測值；超差值等；設定的被測物外徑、直線度公差等。

2）產品參數設置：可設置產品規格、標稱直徑、直線度公差等參數。

3）系統參數設置：可設置刷新頻率、通信端口等。

4）報警設置：可設置報警的形式和閾值，測量值超差時聲光報警。

5）修正功能：誤差過大時，通過標定可恢復精度。

6）存儲功能：每根被測物保留一個完整的測量記錄，數據存儲時間大于1年。
