400-6171-355400-6171-355直線度常用的測量方法有直尺法、準直法、重力法和直線法等。這些都是離線測量方法，本文介紹一種新的基于直線法的在線測量方法。

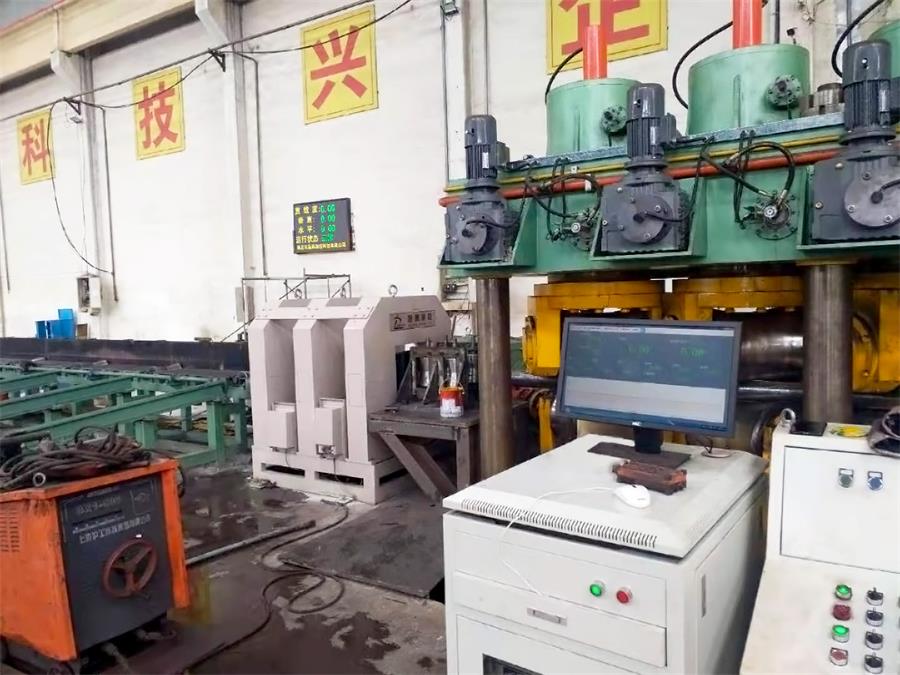

在線直線度測量儀主要從兩個方面測量被測物的直線度尺寸，局部直線度與全長總直線度，雖說測量的是局部直線度尺寸，但由于其是安裝在生產線上，進行在線實時測量，這種特性也就意味著其能對各個位置的局部均檢測到，保證整根軋材的各個位置均被檢測到。同時也可對全長總直線度進行計算。
以光電檢測原理進行非接觸式測量，數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。
這種測量方式讓其每隔直線度測量儀前后兩臺設備的測頭間距距離就可得到一個直線度尺寸，其檢測頻率達到了500Hz，適合各種快速產線的檢測，檢測盲區小，對直線度尺寸的了解更準確也更具時效性。
每臺測量儀可根據需求定制每個設備的間距，這個間距決定著局部檢測的長短，只要不超過每臺設備的尺寸，可根據需求進行定制間距。
技術參數
（1）可測棒材直徑范圍（mm）：50～140
（2）直線度測量精度（mm）：≤±0.5
（3）測量頻率（Hz）：500
（4）環境溫度要求（℃）：-20～50
（5）環境濕度要求（%RH）：85（不結露）
（6）測量儀的外形尺寸約（mm）：1240×1150×1660（L×W×H）
在線直線度測量儀不僅僅是進行直線度與外徑測量，更配備的測控軟件系統，對檢測數據進行分析與匯總，還可得到翹頭、翹尾尺寸，處理前與處理后數據詳細對比顯示，更直觀，更有諸多趨勢圖、波動圖、缺陷圖顯示。同時還可對數據進行長期存儲，并且每根軋材都會保留一個完整的記錄。
在線直線度測量儀可以說是需求在線檢測直線度廠家的一大利器，提供詳細直線度實時檢測信息，讓工作人員對直線度情況了如指掌。
